Detalhes do produto:
|
| Nome da máquina: | Rolo ondulado de alumínio da folha do telhado que forma a máquina para muitos tipos do perfil | Material do rolo: | aço 45# lustrado e revestido com o cromo |
|---|---|---|---|
| Material do eixo: | aço 45# lustrado e revestido com o cromo | Diâmetro do eixo: | 70 milímetros |
| Espessura do painel do quadro: | 20 milímetros | Quadro inferior: | aço de 350 H-seções |
| Poder do motor: | 3 quilowatts | matérias-primas: | 0.3-0.8 milímetros |
| Realçar: | máquina de fabricação de chapas,rolo do telhado da folha de metal que forma a máquina |
||

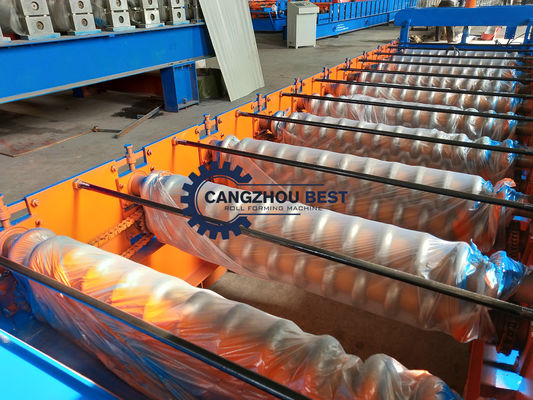

Rolo ondulado de alumínio da folha do telhado que forma a máquina para muitos tipos do perfil
O painel diferente do telhado que forma máquinas pode produzir formas diferentes das folhas de parede de aço do telhado de acordo com os desenhos e as exigências do perfil do cliente. O telhado de aço, folhas de parede é materiais de construção novos com várias espessura e cores. Os produto acabados são usados como o telhado e as paredes dos ginásios, dos aeroportos, dos teatros, das fábricas, dos armazéns, das garagens, dos centros de exposição etc.
Fluxo de funcionamento:
Decoiler------alimentação------formação do rolo------corte ao comprimento-----output a tabela
Parâmetro técnico:
| Material apropriado | Chapa de aço da cor, chapa de aço galvanizada |
| Poder do motor principal | 5.5KW com redutor Cycloidal |
| Poder hidráulico da estação | 3KW |
| Óleo hidráulico | 36# |
| Espessura do material | 0.3mm~0.8mm. |
| Diâmetro da linha central principal | Φ75mm |
| O material expande a largura | 1050mm |
| Padrão da tensão | 380V 3phase 50HZ (para a confirmação) |
| Material do rolo | O nível superior 45# forjou o aço |
| Espessura da galvanização | 0.05mm |
| Velocidade do rolamento | 8-12m/min |
| Comprimento Tolorance | 1.00mm |
| O corte morre | Aço do molde Cr12 |
| Método da transmissão | modelo 6210 do rolamento do elo de corrente de 1 polegada |
| Estações do rolo | 18 etapas |
Parâmetro técnico principal:
1. DECOILER
(1) Máximo Largura: 1250 milímetros
(2) diâmetro interno: Φ450 – Φ550 milímetro
(3) para fora diâmetro: 1500 milímetros
(4) capacidade de carga máxima: 5000 quilogramas
2. ROLO QUE FORMA A MÁQUINA
(1) espessura material: 0.2-0.8mm PPGI e SOLDADO
(2) NÃO de estações do rolo: 16groups
material (de 3) para rolos: aço do nível superior 45# lustrado e revestido com o cromo HRC55-60°
material (de 4) para o eixo: aço do nível superior 45# lustrado e revestido com o cromo HRC55-60°
diâmetro (de 5) do eixo: 70mm
(6) espessura do painel do quadro: 20mm
quadro da parte inferior (de 7): aço de 350 H-seções
poder do motor (de 8): 3kw
(9) tipo conduzido: 1" corrente
(10) velocidades: 8-12m/min
3. DISPOSITIVO DE INTERRUPÇÃO
(1) material para a interrupção modular: Aço Cr12 após o tratamento
dureza (de 2) para o tratamento térmico: HRC55 – 60°
tipo da interrupção (de 3): Interrupção hidráulica, automática
motor (de 4) para o suporte hidráulico: 3 quilowatts
4. CAIXA DE CONTROLE DO PLC
(1) tipo: Sistema de controlo da frequência do PLC com tela táctil
(2) tipo do PLC: Delta
tipo do codificador (de 3): Omron
erro de comprimento (de 4): ±2mm
tensão (de 5): 380v/50HZ, 3Phase
| Condições de trabalho | |
| tamanho 1.working | 22m x 2m x 4m |
| fonte 2.Power | 6kw |
| 3.Frequency | 50-60HZ |
| 4.Wires/cables | ² de 4-6mm (comprimento de acordo com a oficina) |
| 5. Custos laborais | 2 trabalhadores |
| 6. Ferramentas | Chaves inglesas e chave de fenda |
| dispositivo 7.Lift | empilhadeira 3-5t ou guindaste |
A instalação e treinamento:
① se os compradores visitam nossa fábrica e verificam a máquina, nós ensinar-lhe-emos como instalar e usar a máquina, e igualmente treinamos seus trabalhadores/técnico cara a cara.
② sem visitar, nós enviar-lhe-emos o usuário manual e video para ensiná-lo instalar e operar-se.
O ③ se o comprador precisa nosso técnico de ir a sua fábrica local, arranja por favor bilhetes da viagem de ida e volta, alimento e hotel e o salário diário USD100, o custo do visto e coisas necessárias.
