Detalhes do produto:
|
O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria | Garantia: | 1 ano |
---|---|---|---|
Peso: | 15 t | Tensão: | 380V.50HZ.3Phase |
Dimensão (L*W*H): | 14800*1050*1500mm | Circunstância: | Novo |
Realçar: | corrimão da estrada 30kw que forma a máquina,máquina do corrimão da estrada da cerca da via expressa,corrimão da estrada 15m/min que forma a máquina |

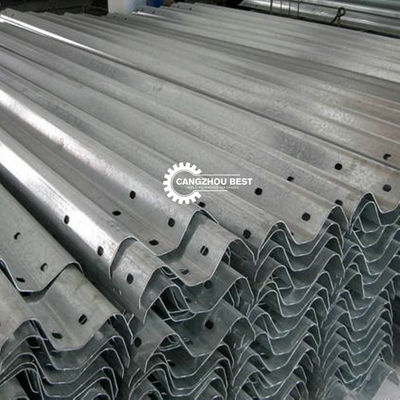

Especificações do rolo de aço da barreira de impacto do feixe de W que forma a máquina:
|
1. Decoiler
Com dois afilou as braçadeiras bulgy elétricas, e sua capacidade de carga é 8 toneladas. O diâmetro interno do material do rolo é aproximadamente 500 a 600mm, o diâmetro máximo da bobina de aço é 1800mm. O poder do motor da braçadeira é 2.2kw com o motor normal de 4 polos. Adote o redutor de velocidade ZQ250, sua relação da velocidade é 31: 5.
máquina 2.Leveling
Leveler do sete-rolo do quadro com pitada do dois-rolo e nivelamento do cinco-rolo. Nivelar o diâmetro do rolo é 110mm. A máquina de nivelamento tem antes e depois o rolo vertical do guia. Porto de entrada da alimentação equipado com os rolos do estreitamento.
material: 40Cr, dureza extinta: HRC48°~52°, poder do motor: 7.5kw, motor normal de 6 polos, redutor de ZQ350speed, relação da velocidade: 20:49, freio do prendedor φ200.
máquina 3.Punching
Adote a máquina de perfuração hidráulica da quatro-coluna YL32-315, e o poder hidráulico do motor da estação é 22kw. Um grupo de duas placas do corrimão das ondas que perfuram o corte morre, projeto e processo principalmente de acordo com desenhos de projeto dos usuários. O material de inserções do molde e de microplaqueta do atuador é aço de liga de Cr12MoV. A máquina de perfuração equipada antes e depois com o rolo ajustável do guia. (material do rolo do guia: Cr12MoV, dureza: HRC58º~60º) além disso, ele igualmente equipado com um grupo de microplaqueta de reposição da lâmina e do atuador.
4.rapid que alimenta o mecanismo material
Tem dois pares de alimentadores e exige dois transforma-se um.
pitada automaticamente, poder do motor: 2,2 quilowatts, redutor de velocidade ZQ250, compressão da mão-volta
dispositivo 5.Photoelectric demedição
número: dois pares, cortados comprimento: 4320mm, precisão do comprimento <>

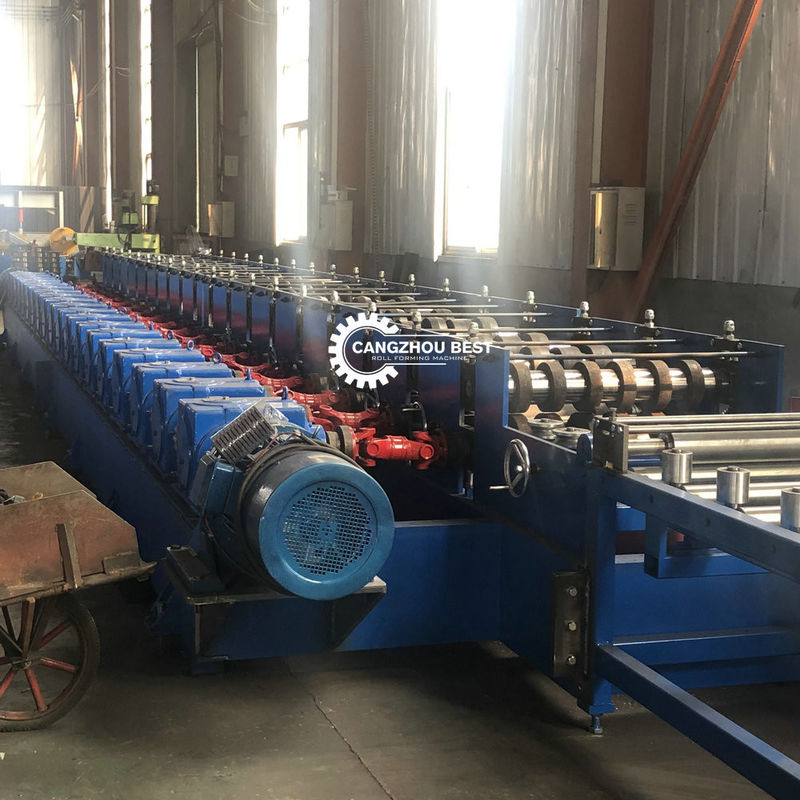

6. Motor de formação principal
Esta unidade inclui 11 processos moldando com estrutura aberta independente do arco.
A largura de espalhamento mecânica: 550mm.
Material do arco: HT200, moderado.
O tamanho de seção transversal da coluna: 80 x 70, com suficiente força e controle de qualidade seguro. Números verticais do rolo de guiamento: 3
Diâmetro do rolo do rolo de guiamento vertical: 80
Material: 40Cr de aço, extinto e moderado.
Carregando o tipo: A superfície fixada 7216, regulamento 32216, cada um tem 4.
Números de caixa de engrenagens da duplo-linha central: 1
Números de caixa de engrenagens da transmissão do único-eixo: 9
Módulo chanfrado: M=9
Material da caixa de engrenagens: HT200.
Poder do anfitrião: 45KW r, velocidade eletromagnética que regula,
Redutor de velocidade: ZQ650
Relação da velocidade: 48,57
Use a movimentação de corrente dobro de 1 polegada entre a caixa de engrenagens da transmissão; eixo de transmissão universal entre os eixos de rolo, e o tipo universal is140-275 do eixo de transmissão. Use a movimentação de corrente dupla de 1,5 polegadas entre o redutor de velocidade.
molde 7.Forming
Um grupo de formação do rolo da placa do corrimão de duas ondas morre, projetado e processado de acordo com o padrão nacional. O material é GCr15, e a dureza extinguindo total é HRC58°~ 62°.
8.material que recebe a plataforma
Tipo estação do rolo de recepção do material, comprimento de 5m, de aço 6# soldado.
sistema 9.Control
Sistema de controlo comum. Pode manualmente e automàtica controlo a harmonia de várias partes da linha de produção inteira.
10.Others
O poder do total do equipamento é 78.9Kw, com comprimento de 30000mm * de 4000mm * largura. A altura de rolamento máxima é 85mm, a espessura de rolamento máxima é 4.0mm, e a velocidade máxima do rolamento é 3 ~ 12m/min. que os materiais estruturais do assento da máquina de solda devem cumprir as exigências, soldadura deve ser até o padrão nacional. O equipamento após a limpeza da oxidação deve em primeiro lugar ser revestido com a pintura antiferrugem especial de aço que cobre detalhadamente, e então ser revestido com o sobretudo de alta qualidade. A peça de gerencio deve ser dividida advertindo a cor.
5 toneladas de decoiler
Diâmetro: expansão de 460-520mm.
Expansão: Manual
Capacidade: 3000kg pelo mandrel
Max Coil Width: 500mm
Perfuração
usando a perfuração hidráulica
diâmetro do cilindro do óleo: 180mm
pressão de funcionamento: 30mpa
material do molde: Cr12Mov extinguiu 58°-62°
energia hidráulica: 7.5KW
tamanho: elevação de 1.5m long*1.1m wide*1.2m
Corte
corte hidráulico
material da faca: Cr12, 58°-62° extinto
diâmetro do cilindro do óleo: 250mm
pressão de funcionamento: 60mpa
viagem de trabalho: 80mm
Sistema da caixa de controle
Fornecedor do poder: 380V, 50 hertz, trifásico (ajustado com o requestment)
Medida do comprimento & da quantidade automaticamente;
Comprimento & quantidade controlados pelo PLC
A irregularidade do comprimento pode ser alterada facilmente.
Painel de controle: Botão-tipo interruptor e tela táctil
A língua no tela táctil: Inglês e chinês
Unidade de comprimento: milímetro (ligado o painel de controle)
Tabelas para fora postas
Adota o aço soldado e o rolo apoiado para transmitir os produtos.
Tamanho: 4000*1350*1000mm
Antes de carregar ao recipiente, nós verificaremos a máquina primeiramente
Em segundo, faça alguma proteção na máquina, como, nós querem o mpaint a bobina no rolo e no eixo, caso que o rolo e o shast obtiveram a corrosão e o oxidado durante a entrega dos muitos tempos
Em terceiro lugar, nós faremos o pacote plástico nas peças fáceis de dano, e fixamos todas as peças no recipiente pela corda de fio de aço, e asseguramo-nos de que a máquina não danifique ao agitar no mar.
Enfim, nós tomaremos fotos para o cliente ao carregar ao recipiente.
