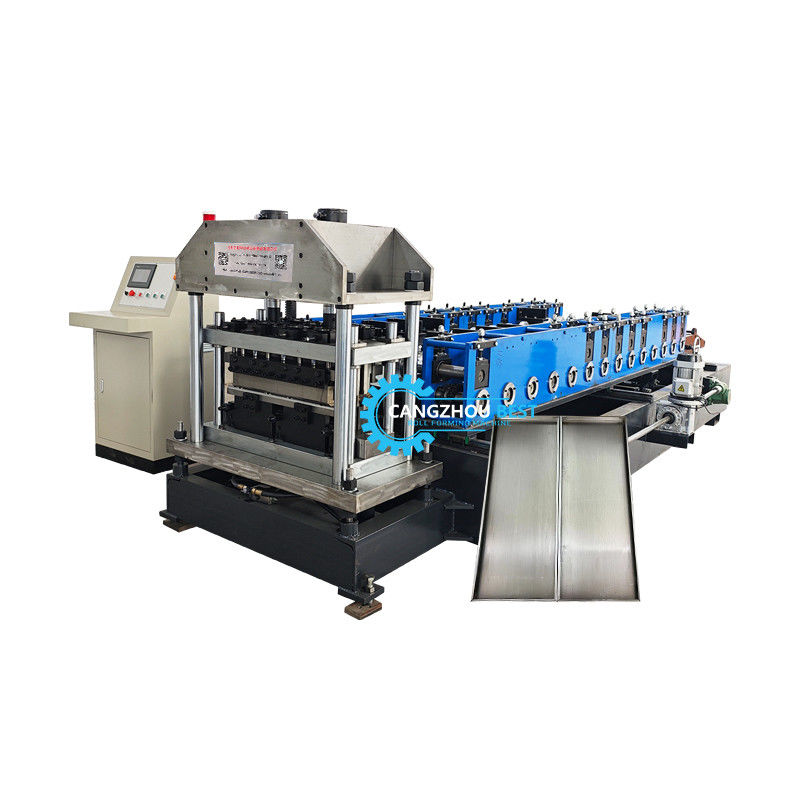

Máquina de moldagem de rolos de perfil de prateleira vertical
Componente da máquina
Descoilador 1 conjunto
Máquina de moldagem
Dispositivo de corte ------------------------------------ 1 conjunto

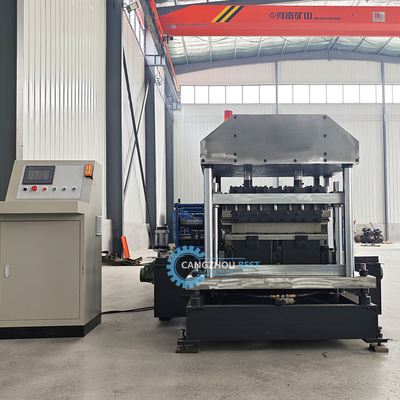

Máquina de perfuração
Caixa de controlo PLC -----------------------------1 conjunto
Estação de bomba hidráulica
Dispositivo de perfuração hidráulica
Tabela de apoio à produção
Requisitos de matéria-prima:
| Artigo n.o 1. |
Ponto |
Especificação |
|
| 1 |
Matéria-prima |
Material de transformação: IG ou chapa de alumínio ou aço |
|
| 2 |
Espessura |
1.5-2.0 mm |
|
| 3 |
dureza |
550 MPA---350 MPA |
|
| 4 |
Largura de alimentação |
Acomodando-se às suas exigências |
|
| 5 |
Velocidade de formação: |
cerca de 15 m/min |
|

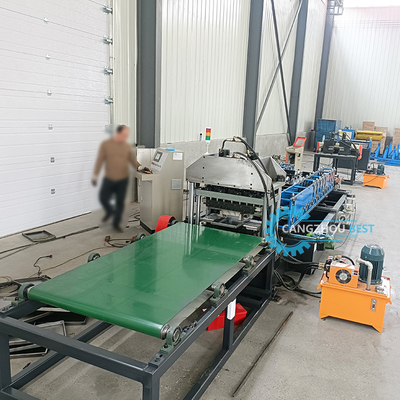

Fluxo de processos
Descolagem - alimentação - punção - moldagem - corte - produção
Parâmetro

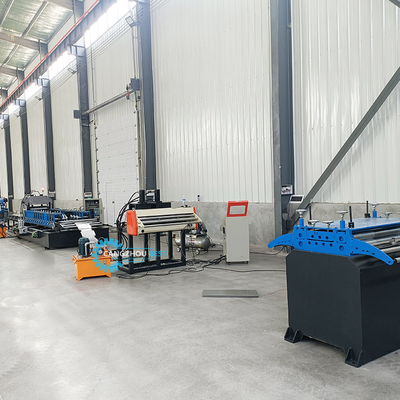

Sistema de descolagem
Utilização: É usado para suportar a bobina de aço e desenrolá-la de forma giratória.
Descolagem passiva puxada por um sistema de formação de rolos
Capacidade de carga: 3,0 T
Largura de desenrolar: 300 mm
Diâmetro interno: 450-550 mm

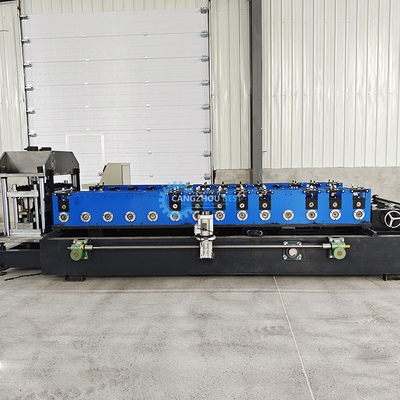

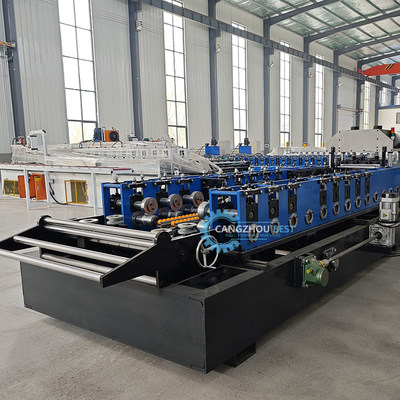

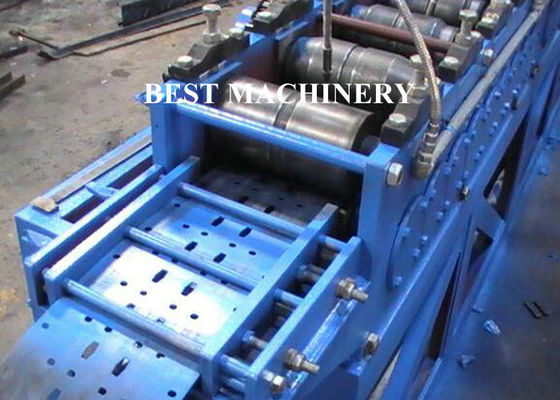

Dispositivo de moldagem
Características: garantir a estabilidade, a precisão e a vida útil.
Comprimento da parte principal: cerca de 3300*800*1400mm
Peso da parte principal: 3 toneladas
Voltagem: 380V/50HZ3Fase (conforme pedido do cliente)
Fixação de rolos: coluna de guia
Quadro: chapa central soldada
Tipo de armação do arco memorial
Espessura do quadro:25 mm
Modo de accionamento: engrenagem ou cadeia
Material dos rolos: GCr12MoV
Material dos eixos: aço 45* com temperamento
Diâmetro dos eixos: φ90 mm
Número de rolos: 13
Potência principal: 7,5 kW ((Redutor de velocidade de engrenagem planetária cicloidal)
Dispositivo de corte
1Material da lâmina: aço Cr12 tratado a 60-62°C
2Sistema de corte: parar e cortar, totalmente automático
Dispositivo de controlo
1. ecrã: exibidor de texto
2PLC: Delta
Máquinas hidráulicas
1Sistema hidráulico avançado de Taiwan
2Potência: 5,5 kW
Peças sobressalentes
1. peças facilmente danificadas: concha 2 peças, fusível 4 peças
2. esterco de borracha 1 peça;
3. chave de parafusos 1 peça
1.Instalação e formação:
a. Se os compradores visitam a nossa fábrica e verificar a máquina, nós vamos ensiná-lo a instalar e utilizar a máquina, e também
Não são os seus trabalhadores/técnicos cara a cara.
b. Sem visitar, enviaremos-lhe o manual do utilizador e vídeo para lhe ensinar a instalar e operar.
C. Se o comprador precisar do nosso técnico para ir para a sua fábrica local, por favor organize alimentação e alojamento e outros necessários th
- Sim, senhor.
2.Após o serviço
a. Garantia de um ano para toda a máquina.
b. Apoio técnico 24 horas por e-mail ou telefone
c. Se houver algum problema encontrado da máquina, nós vamos repará-lo gratuitamente em um ano.
