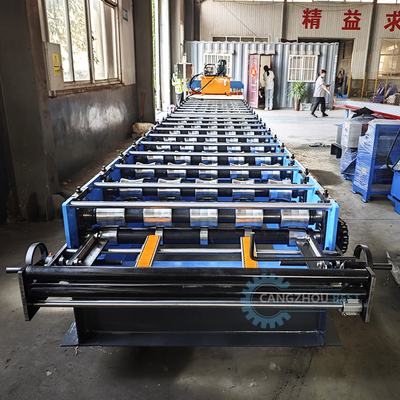

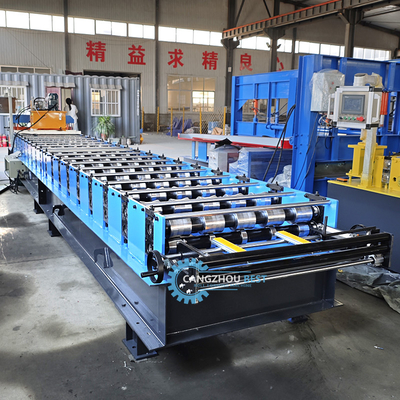

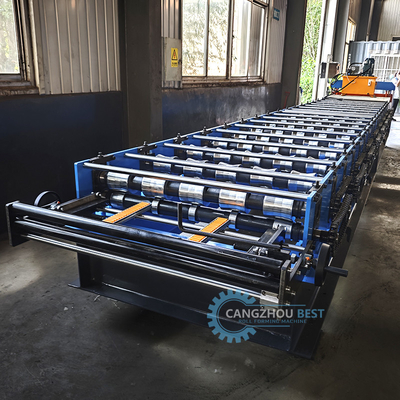

0.8mm Máquina de Conformação de Rolo de Painel de Chapa de Aço Colorido para Construção
1. Informações do produto:

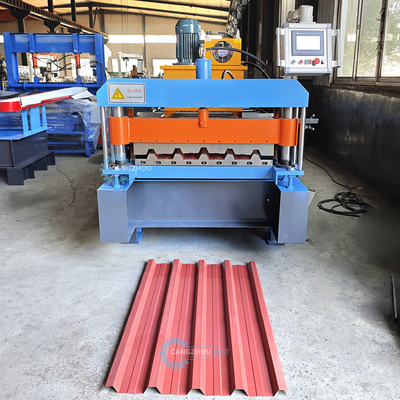

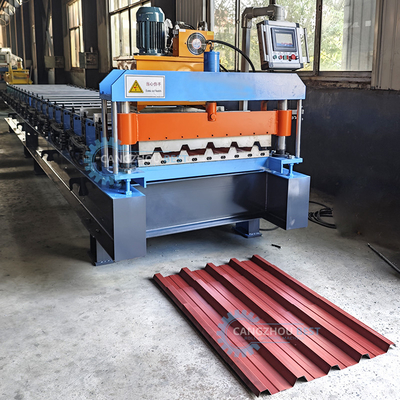

A Máquina de Conformação de Rolo de Telha Metálica Trapezoidal é uma das máquinas mais populares para fabricação de materiais de construção metálicos. Ela pode produzir muitos tipos de telhas/painéis trapezoidais, como painéis Ag ou painéis PBR/R, que podem ser amplamente utilizados em muitos locais, como escolas, ginásios, armazéns, etc.
2. Detalhes da máquina:
| O comprimento total do equipamento |
Comprimento 700mm largura 1200mm altura 1200mm |
| A potência do motor |
Motor: 4kw estação de bomba: 4Kw tensão de trabalho 380V ou personalizada |
| Velocidade de produção |
10 a 18 m/min |
| A forma de transmissão |
Acionamento por corrente de 1 polegada |
| Rack |
Estrutura grande: aço de seção 350H |
| Eixo |
Eixo de 16 fileiras, diâmetro 70 |
| A espessura da placa |
14 mm |
| Conjunto de |
Acabamento em tubo galvanizado, pulverização eletrostática |
| Material da roda |
Aço 45# com cromagem dura |
| A parte de moldagem |
Dividida em formação por rotação de roda de precisão, o efeito de formação é bom, reduz o atrito entre as rodas e as matérias-primas, depuração conveniente, rápida. |
| Sistema de controle numérico |
PLC Easy control king, tela de botão de prensa de letras, contador |
| Cisalhamento |

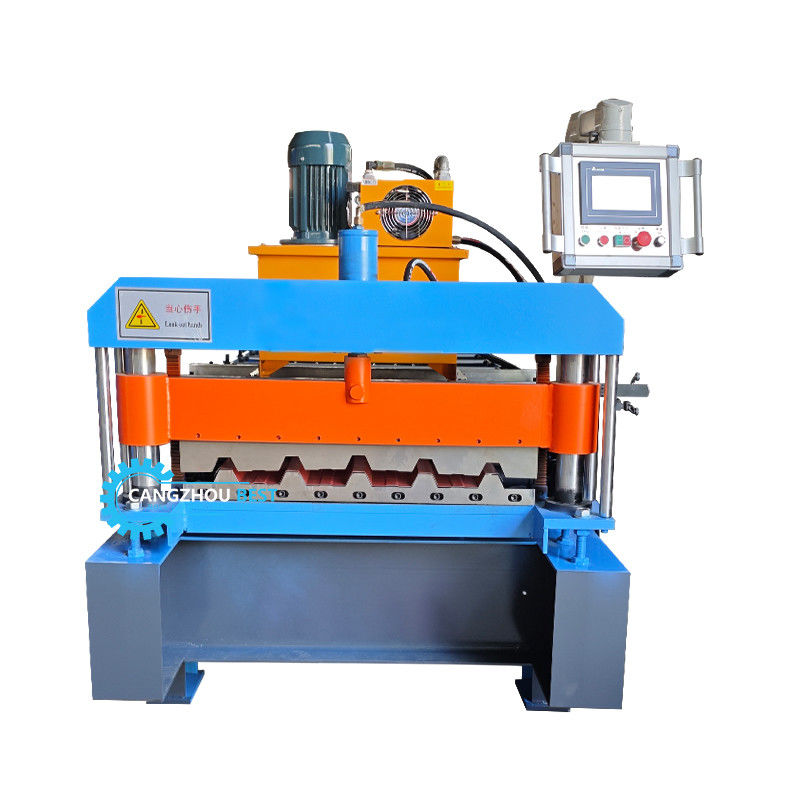

Estrutura de ferro soldada, cilindro hidráulico de cisalhamento automático |
| A espessura da placa |
0,3 -0,8 mm |
| Na placa |
1220mm |
| Acessórios |
Um manual de operação e um conjunto de rack de alimentação |
| Período de garantia |
12 meses |
Desbobinador Manual
1) Tipo de trabalho: tipo passivo
2) Estrutura: Canal de aço soldado para a estrutura básica
3) Uso: Para suportar a bobina e fazer o desenrolamento
4) Capacidade de carga: 5 toneladas
5) Diâmetro interno: 450-550mm (ajuste manual)
6) Largura da bobina: 1250mm
7) Sistema de freio: freio manual
Parâmetros principais da máquina de conformação
Dispositivo de alimentação
Um conjunto de rolos guia
Plataforma soldada de chapa de aço para transportar a chapa e alimentar no sistema de conformação de rolo
A largura de alimentação é ajustável com as rodas de manivela
Eixo de rolamento
Material do eixo: AÇO 45#
Diâmetro do eixo: 75 mm
Tratamento de têmpera para evitar deformações e melhorar a dureza
Rolo
Material do eixo:Aço 45#
Tratamento cromado, melhora a dureza e evita abrasão, anticorrosão, aumenta a vida útil
Estação de rolagem: 16 estações de rolagem
Velocidade de trabalho: 0-12 m/min {4 peças por minuto (3m por peça)}
Estrutura da máquina: Estrutura soldada de chapa de aço
Estrutura básica da máquina: aço H 50# soldado
Potência de trabalho: 5,5 kw
Espaçador de rolagem: Tratamento antiferrugem
Haste de tração: Tratamento antiferrugem
Transmissão
Por Correntes com tampa
Observação: por favor, coloque o lubrificante caso as correntes sequem
Sistema de Controle PLC
Marca de frequência: Delta (original)
Marca PLC: Delta (original)
Marca de frequência: Delta (original)
Tipo de tela: Tela sensível ao toque, também possui botões no painel
Idioma da tela: Inglês/Chinês
Comando de corte: Sim
Configuração do comprimento do perfil: Sim
Programa de quantidade de lote: Sim
Parte elétrica de baixa pressão: Marca Schneider
Codificação: Marca Omron
Mesa de Recepção do Produto
Comprimento: 3 metros
Largura: 1,25 metros
Material: Tubo quadrado soldado
4. Processo de produção da máquina
Confirmação do desenho
Após confirmar o perfil final com o cliente, a equipe de 12 engenheiros elaborou desenhos CAD detalhados e funcionais.
Após 5 rechecagens, o gerente de produção organiza o material para todas as peças da máquina.
Iniciar a produção
Nossa empresa possui 12 conjuntos de máquinas de torno bruto, 20 conjuntos de máquinas de torno de precisão e 30 conjuntos de máquinas de corte, todas as peças da máquina começam a ser fabricadas.
Inspeção do produto
Nossa empresa possui 3 conjuntos de máquinas de teste de dureza e 4 conjuntos de máquinas de teste de espessura de superfície de cromo.
Rolo e eixo: Nossa equipe de inspeção testa 90% das rodas e eixos, confirma que todos os tamanhos das peças são precisos e o desempenho após o processamento. Nossa equipe de inspeção testa toda a superfície do rolo, confirma que toda a pintura da superfície da peça está acima de 5um.
Estrutura principal e placa média: Nossa equipe de inspeção testa a precisão do corte da estrutura principal e da placa.
Montagem da máquina
5 trabalhadores montam e soldam uma estrutura do corpo da máquina em três dias.
Pintura da máquina
Massa garante que a superfície das peças soldadas seja lisa, e a tinta ecologicamente correta garante a proteção do corpo do trabalhador e do meio ambiente.
Teste de uso manual da máquina
Confirme a tolerância da chapa de saída dentro de 2mm.
Produção do cortador
De acordo com a chapa finalmente fabricada, confirme o perfil preciso da lâmina, a faca de corte de aço Cr12 MOV finalizada por corte a laser.
Armazenamento
Para proteger a superfície da máquina limpa e sem danos, pintamos novamente e embalamos com filme.
Por que nos escolher?
| 1. Nossa empresa possui uma equipe de design profissional, podemos projetar diferentes perfis de acordo com as demandas do cliente. |
| 2. Projetamos e fabricamos máquinas usando tecnologia padrão avançada. Temos controle rigoroso sobre a qualidade das máquinas, nosso princípio é que “nunca deixe uma máquina não qualificada sair de nossa fábrica”. |
| 3. Nossas máquinas são controladas por computador, display PLC, operação simples, operação estável e confiável, durável e livre de manutenção. |
| 4. Nossas máquinas podem usar chapa de aço galvanizado, chapa de armadura colorida ou chapa de alumínio como chapa de material. |
| 5. Nossa máquina tem uma longa garantia e você pode usá-la sem preocupações após a compra. |
| 6. Após comprar nossa máquina, ofereceremos peças facilmente danificadas gratuitamente. |
| 7. Todos usam eletrodomésticos de marcas conhecidas. |
| 8. Sistema de controle multilíngue, incluindo espanhol, russo, inglês e chinês. |
| 9. Equipes de ensino poderosas com mais de 12 anos de experiência de trabalho irão ajudá-lo, melhorar o design se não for perfeito antes de vender. |
| 10. 24*7 horas de serviço antes e depois em inglês, russo, espanhol e outros. |
5. Nosso serviço
1) Suporte técnico gratuito e fornecimento de acessórios gratuitos.
2) Engenheiro disponível para manutenção de máquinas no exterior.
3) Um ano de garantia é fornecido.
4) Orientação técnica de longa vida útil gratuitamente.
5) Sempre oferecemos suporte técnico, resposta rápida, todas as suas perguntas serão respondidas em 24 horas.
6. CARACTERÍSTICA DO PRODUTO
Execução mais eficiente e precisa de ordens de produção；
Alta confiabilidade do equipamento；
Pouco desperdício de materiais e energia；
Alta produtividade；
Materiais de alta qualidade, obtenha uma vida útil mais longa；
Todas as peças da máquina são processadas com precisão, e a superfície do rolo é cromada para garantir que os clientes possam obter produtos qualificados ao mesmo tempo, pode evitar o arranhão da pintura da superfície do aço colorido e aumentar a vida útil do rolo；
Soluções personalizadas de processamento de bobinas para resolver todos os aspectos dos problemas técnicos.
Matérias-primas
Para ajudar o cliente a economizar tempo para encontrar um bom fornecedor de materiais: Bobina de aço galvanizado pré-pintada, bobina de aço galvanizado, bobina de aço galvalume (bobina de Aluzinc), bobina de alumínio e assim por diante, podemos fornecer diretamente ao cliente bobina de alta qualidade com preço competitivo
Podemos produzir de acordo com suas necessidades.
