5.5kw Máquina de Formar Telhas Vidradas, Máquina de Fabricação de Telhas de Alta Velocidade

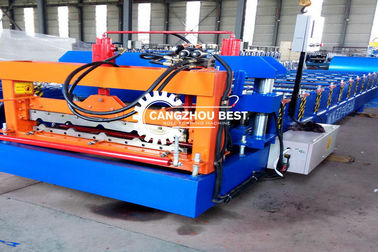

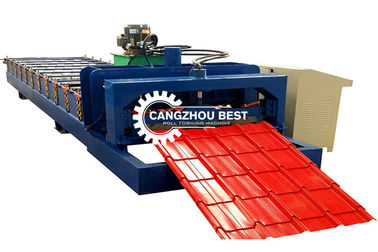

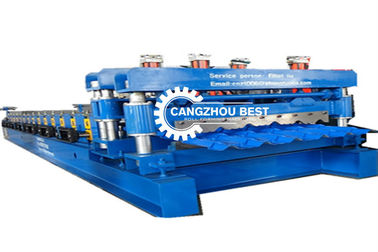

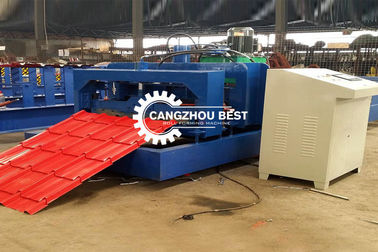

Imagem da máquina
Detalhes rápidos
1Apto para processamento: chapa de aço colorido
2Largura da placa: 914 mm
3.Rolhas: 18 linhas
4Dimensões: 9,4*1,55*1,91m
5. Potência: 4+4kw
6Espessura da chapa:0.3-0.7 mm
7.Diâmetro do rolo: Φ70 mm
8.Peso: cerca de 5T
9Voltagem: 380 V 50 Hz 3 fases
10.Hidráulico: 40#
11.Precisão de processamento: Dentro de 1,00 mm
12Sistema de controlo: controlo PLC
Especificações
| - Não, não. |
|
| 1 |
Motor de tração |
5.5 kw |
| 2 |
Material da bobina |
Folha revestida de cor |
| 3 |
Peso da máquina |
4 toneladas |
| 4 |
Voltagem |
380 V 50 Hz 3 fases |
| 5 |
Espessura da folha |
0.3 - 0,6 mm
|
1. A bomba de óleo não pode começar, manual não pode funcionar:
(1) A linha zero não é fixa. O voltímetro mostra mais de 200V normal, e mais de 200V é uma falha de linha zero.
(2) O botão de parada de emergência está bloqueado.
2A bomba de óleo pode ser ligada e não pode ser operada manualmente: o botão automático manual não está na posição manual ou está danificado.
3Manualmente normal, mas não automático:
(1) O botão automático não está na posição automática ou está danificado.
(2) A faca não é invertida no limite superior ou nos limites superior e inferior.
(3) O molde não é invertido no limite superior ou nos limites superior e inferior.
(4) Erro de definição de dados.
4A faca continua a subir e a bomba está bloqueada.
(1) O limite superior está mal ajustado ou o interruptor está danificado. .
(2) K1 e K2 são invertidos.
(3) A válvula eletromagnética está presa. Desligue a bomba de óleo e pressione a faca para cortar a faca. Quando ouvir o som de "clique", ligue a bomba e levante a faca para a posição limite superior.
5A faca continua a mover-se para baixo e segura a bomba:
(1) A regulação do limite inferior é incorreta ou o interruptor está danificado.
(2) A válvula eletromagnética está presa. Desligue a bomba de óleo e pressione a faca para cortar a faca.
6O molde continua a subir e mantém a bomba de óleo:
(1) O limite superior está mal ajustado ou o interruptor está danificado.
(2) K3 e K4 invertidos.
(3) A válvula eletromagnética está presa. Desligue a bomba de óleo e pressione para baixo o tipo de elevação e pressão, respectivamente.ligar a bomba para levantar o molde para a posição limite superior.
7O molde continua a descer e mantém a bomba:
(1) A regulação do limite inferior é incorreta ou o interruptor está danificado.
(2) K3 e K4 invertidos.
(3) A válvula eletromagnética está presa. Desligue a bomba de óleo e aperte o tipo de aumento de pressão. Quando ouvir o som de "click", ligue a bomba e levante a faca para a posição máxima.
| - Não, não. |
Parâmetro principal da máquina de moldagem de rolos de telhas vidradas |
| 1 |
Apto para processamento |
Placas de aço de cor |
| 2 |
Largura da placa |
1250 mm |
| 3 |
Rodízios |
15 linhas |
| 4 |
Dimensões |
8200*1550*1510 mm |
| 5 |
Potência |
4+4kw |
| 6 |
Material de rolamento |
45# aço (cromo revestido na superfície) |
| 6 |
Espessura da chapa |
0.3-0.6 mm |
| 7 |
Produtividade |
4m/min |
| 8 |
Diâmetro do rolo |
Φ70 mm |
| 9 |
Voltagem |
380 V 50 Hz 3 fases |
| 10 |
Material da chapa de corte |
Cr12 |
| 11 |
Máquinas hidráulicas |
40# |
| 12 |
Precisão de processamento |
Dentro de 1,00 mm |
| 13 |
Sistema de controlo |
Controle por PLC
|
