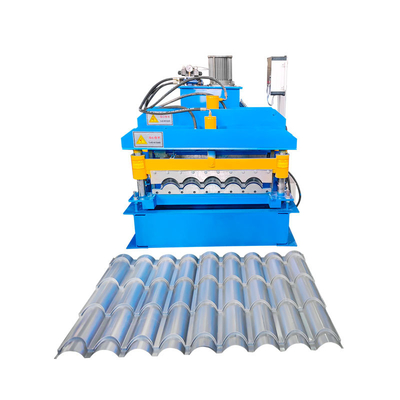

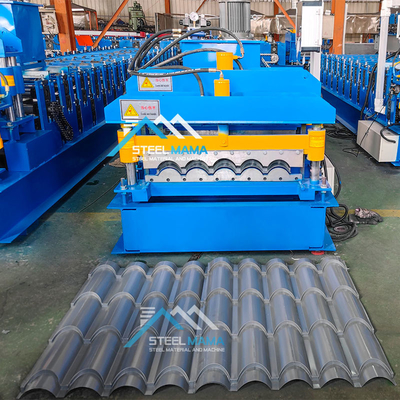

Máquina para Fabricar Telhas de Aço Vidradas e Chapas de Telhado com Máquina de Conformação de Rolos para Telhas de Telhado
Diferentes máquinas de conformação de painéis de telhado podem produzir diferentes formas de chapas de aço para telhados e paredes, de acordo com os desenhos de perfil e requisitos do cliente. As chapas de aço para telhados e paredes são novos materiais de construção com várias espessuras e cores. Os produtos acabados são usados como telhados e paredes de ginásios, aeroportos, teatros, fábricas, armazéns, garagens, centros de exposições, etc.
Parâmetro Principal
| Nome |
Modelo/Nome |
Quantidade |
Descrição Técnica |
| 1. Sistema de Desbobinador |
Desbobinador automático tipo braço (Com controle ultrassônico) |
1 conjunto |
Tipo braço, expansão hidráulica, motor elétrico libera ativamente a chapa, com carro de bobina e braço de pressão. |
| 2. Sistema de Conformação Principal |
Dispositivo de pré-corte |
1 conjunto |
1. Material dos rolos: Aço nº 45 com pintura cromada dura na superfície.
2. Material do eixo do rolo: Aço nº 45
3. Tipo de estrutura de suporte interna do rolo: coluna de guia
4. Motor redutor de velocidade de engrenagem de pinhão cicloidal, rolos traseiros/dianteiros acionados por corrente, parte dos rolos superiores/inferiores acionados por engrenagem
5. Material da lâmina de corte: Cr12 com tratamento de têmpera
6. Material da matriz de punção adota aço nº 45 com tratamento de nitretação.
|
| Dispositivo de guia de alimentação |
1 conjunto |
| Dispositivo de cobertura de filme |
1 conjunto |
| Sistema de conformação de rolos |
1 conjunto |
| Sistema de prensagem |
2 conjuntos |
| Dispositivo de pós-corte |
1 conjunto |
| Cobertura de segurança completa |
1 conjunto |
| 3. Sistema de Saída |
Mesa de suporte |
2 conjuntos |
Para suportar a chapa acabada |
| 4. Sistema Hidráulico |
1 conjunto |
Estação hidráulica separada para a máquina principal e desbobinador. |
| 5. Sistema de Controle Elétrico |
1 conjunto |
1. Controle PLC, corte automático por comprimento com encoder
2. Estágio de operação: Tela sensível ao toque + botão
3. Frequência CA para ajuste de velocidade
|
Informações Detalhadas
Desbobinador
Desbobinador manual 5T
Características: O mandril e a base são os dois componentes do desbobinador, o mandril encolhe e expande por dispositivo mecânico manualmente, após fixar a bobina ao mandril, coloque a bobina com o mandril de volta na base.
Potência: Nenhuma;
Potência de abertura e fechamento dos segmentos: Mecânica;
Potência de rotação do segmento: Puxado pelo sistema de conformação;
Número de segmentos: 4 peças;
Faixa de expansão do segmento: 460 ~ 520mm;
Altura do centro do mandril: 0,65m;
Velocidade de alimentação: depende da velocidade da máquina de conformação de rolos;

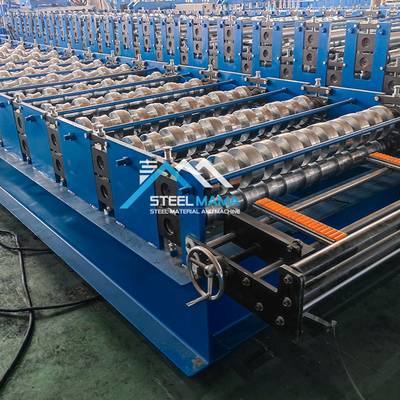

Máquina de conformação de rolos
Rolos: projetados por engenheiros seniores com software Auto-cad, fabricados com aço de alta qualidade 45# por máquinas-ferramenta CNC e revestidos com cromo duro;
Eixo: fabricado com aço de alta qualidade 45# por máquinas-ferramenta CNC;
Estrutura de suporte: parede lateral de aço para guiar a base de rolamento da estação de conformação;
Nº de Estações de Rolos: até 18 grupos
Material para Rolos: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
Material para eixo: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
Diâmetro do eixo: 70mm
Espessura do painel da estrutura: 14mm
Estrutura inferior: aço perfil H 36#
Dispositivo de corte
Função: a ação de corte é controlada por PLC. A máquina principal para automaticamente e o corte ocorrerá. Após o corte, a máquina principal iniciará automaticamente.
Fonte de alimentação: estação hidráulica;
Estrutura: estrutura de aço soldada;
Interruptor de curso: interruptor fotoelétrico sem contato;
Corte após conformação: corta a chapa após a conformação de rolos no comprimento necessário;
Medição de comprimento: medição automática de comprimento.
Sistema Hidráulico
Estação Hidráulica
É controlado por bomba de óleo de roda dentada. Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba aciona a máquina de corte para iniciar o trabalho de corte.
Equipamento correspondente: O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico, dois tubos hidráulicos e dois conjuntos de válvulas eletromagnéticas.
Adota componentes de sistema hidráulico de marcas de ponta para garantir estabilidade e vida útil, evitando vazamentos.
Fornece a energia inicial para o cortador através de um tanque de óleo fechado. Ele fica desligado sem cortar, o que pode economizar energia.
Sistema de Controle Elétrico
Medição automática de comprimento: uma unidade de ferramenta de medição que é levemente pressionada na superfície da chapa de aço; a ferramenta rolará com a velocidade de movimento da chapa de aço e, em seguida, detectará para medir seu comprimento; a imprecisão do comprimento pode ser corrigida facilmente.
Medição automática de quantidade;
PLC é usado para controlar comprimento e quantidade. A máquina cortará automaticamente no comprimento e parará quando a quantidade necessária for atingida;
Painel de controle: Interruptor tipo botão, display LED de comprimento e quantidade;
Unidade de comprimento: milímetro;
Função de proteção contra sobrecarga do motor, sobrecorrente do sistema, curto-circuito;
Exibe o comprimento total e a quantidade total produzida.
Fluxo de Processo
Nossa fábrica
| 1. Como solicitar a cotação precisa da máquina de fabricação de estruturas? |
| 1.) Normalmente, fornecemos a cotação precisa com base no desenho do perfil, portanto, se você quiser obter a cotação precisa, mostre-nos o desenho do perfil primeiro. |
| 2.) A máquina pode ser projetada em muitos tipos e métodos, para a estrutura da máquina, marca do PLC, marca do motor, tudo afetará o preço. |
| 2. Termos de pagamento: |
| 30% T/T, Saldo a ser pago antes do embarque após inspeção. Também aceitamos pagamento L/C, O/A, D/P. |
| 3. Qual é o seu serviço pós-venda? |
| O período de garantia da máquina de fabricação de estruturas é de 24 meses, se as peças quebradas não puderem ser reparadas, podemos enviar novas para substituição gratuitamente, mas você precisa pagar o custo expresso por conta própria. Fornecemos suporte técnico por toda a vida útil da Máquina de Conformação de Rolos T Bar. |
| |
| 4. Como visitar sua empresa? |
| a. Voe para o aeroporto de Pequim: De trem de alta velocidade de Pequim Nan para Cangzhou Xi (1 hora), então podemos buscá-lo. |
| b. Voe para o aeroporto de Xangai: De trem de alta velocidade de Xangai Hongqiao para Cangzhou Xi (4,5 horas), então podemos buscá-lo. |
