Detalhes do produto:
|
| O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria | Tensão: | 380V 50Hz 3Phases |
|---|---|---|---|
| Circunstância: | Novo | Peso: | aproximadamente 13 toneladas |
| Tipo da telha: | Esmalte colorido de aço | Uso: | telhado e parede ou alguma |
| Realçar: | rolo da plataforma do esmalte que forma a máquina,rolo da plataforma 8m/min que forma a máquina,Rolo da plataforma de 1.8MM que forma a máquina |
||
Descrição do produto

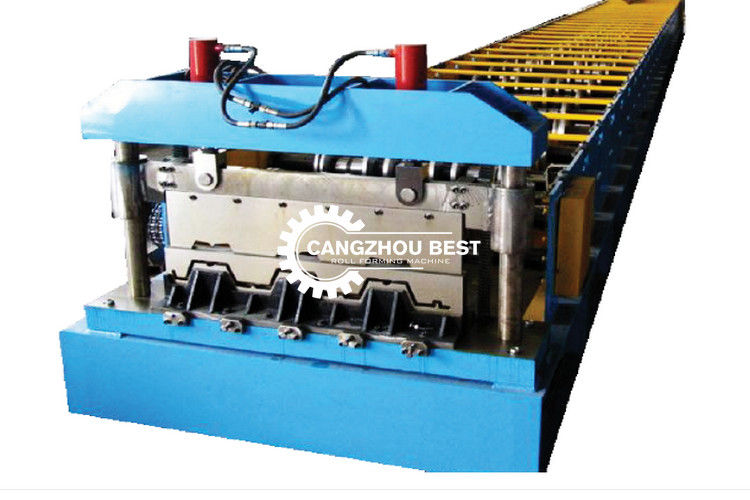

Rolo da plataforma de assoalho que forma a máquina
Artigo YX-75-268-780
Rolo que forma a máquina para a plataforma & o material de construção de assoalho da produção.
Metal que forma a máquina para o detalhe da tecnologia da plataforma do piso de aço
1, parâmetros técnicos
| Não. | ARTIGO | PARÂMETRO | OBSERVAÇÃO | |
| 1 | MATERIAL | Tipo | Aço laminado da tira, galvanizado | |
| T. (milímetro) | 0.6-1.8mm | |||
| Força de rendimento (Mpa) | Q235 | |||
| 2 | Formando a largura do produto | 310-914.5mm | ||
| 3 | Formando a velocidade (m/min) | 2-8m | Incluindo o furo | |
| 4 | (Quilowatt) | 18 QUILOWATTS | FYR | |
| 5 | Energia hidráulica (quilowatts) | 18,5 QUILOWATTS | FYR | |
| 6 | Recolha a cremalheira | 6m | FYR | |
| 7 | Tensão | AC380V, 50Hz, 3P | Personalizado | |
Linha processo da plataforma de assoalho
O → do dispositivo do →Guide de Uncoiler rola formando a cremalheira →shear do produto acabado do → do dispositivo da máquina (que inclui a faca)
Disposição da máquina da plataforma de assoalho como abaixo
Desenho de projeto
Desenho da plataforma de assoalho
Rolo que forma a lista da máquina
Uncoiler
1, tipo expansão manual
2, parâmetro
1) Descarga passiva
2) Peso da bobina:< 5T="">
3) Bobina D. interno: φ450mm-φ530mm
4) Máximo Width.1300mm
5) Espessura .0.4-1.8mm
Dispositivo do guia
Máquinas de formação principais
3,1 formando o rolo: 20 estações, e para adicionar o RUB-rolo, para certificar-se do perfil de superfície nenhuns riscos.
3,2 painel lateral: T.18mm, resistente A3 de aço.
3,3 pressa do rolamento: 2-8 m/min.
3,4 material do rolo: GCr15, extinguir total, ℃ da dureza HRC56-62.
3,5 poder do motor: 7.5KW.
3,6 rolo principal: ¢75mm, 45 #.
3,7 base do equipamento: 45 # tipo de H usando a placa de aço soldada.
3,8 transmissão: movimentação de corrente.
3,9 segurança: em toda a linha com os botões de parada da emergência, fáceis segurar emergências, assegurar essa segurança do equipamento e do operador. E a outra engrenagem na corrente e no pessoal podia facilmente conduzir à seção da transmissão de ferimento coberta com a tampa protetora, para assegurar a segurança dos trabalhadores.
Tesoura hidráulica para cortar a plataforma de assoalho
Recolha a cremalheira
Recolha a cremalheira pode fazer a cremalheira lisa automática ou a cremalheira manual
Abaixo a foto é automática recolhe
Sistema de controlo elétrico
A linha inteira importou o controle do PLC, tela táctil do LCD, relação homem-máquina. Os povos interagem com o PLC. Operador que ajusta o programa para correr automaticamente (controle programável) e a monitoração de processo do controle, linha de produção controle de operador e para alterar os parâmetros de controle, e a monitoração de tempo real o estado do equipamento & os parâmetros e a indicação da falha. O ajuste digital do comprimento do Workpiece, comprimento ajustável pode ser ajustável também. Monitoração de tempo real da indicação de funcionamento do estado e da falha do equipamento.
Manual da operação/dois estilos automáticos. Com manual e função de comutação automática: Na modalidade manual, pode ser a operação autônoma, manutenção fácil; No modo automático, realize a corrida de produção completa, a fim começar; em toda a linha com os botões de parada da emergência, fáceis segurar emergências, assegurar-se de que segurança do equipamento e dos pessoais de funcionamento.
(Ⅶ) Componentes principais da maquinaria do tipo
Sistema de controlo do PLC: Siemens
Inversor: Taiwan Shilin
Codificador: Omron
Tela táctil: Siemens
Alguns componentes são dispositivos do tipo de Schneider.
Os dispositivos terminaram a linha de produção da plataforma de assoalho
| Não. | Nome da máquina | QTY | OBSERVAÇÃO |
| 1 | Straightener de Uncoiler | 1 | |
| 2 | Dispositivo do guia | 1 | |
| 3 | Formando a máquina | 1 | |
| 4 | Siga a tesoura | 1 | Incluindo a faca |
| 5 | Recolha a cremalheira | 1 | |
| 6 | Sistema de controlo | 1 |
Os acessórios da máquina da plataforma de assoalho marcam
| Não. | Nome | fabricante |
| 1 | Motor & redutor | Tipos domésticos |
| 2 | O rolamento chave principal | Tipos domésticos |
| 3 | Inversor | Shilin |
| 4 | Sistemas do PLC | Siemens |
| 5 | Elétrico de baixa voltagem | Schneider |
| 6 | Codificador | Omron |
| 7 | tela táctil | Siemens |
| 8 | Sistema hidráulico | Tipos domésticos |
Rolo da plataforma de assoalho que forma a máquina para a plataforma material do foor do construstion da produção em massa.
Nome da plataforma de assoalho como a placa de assoalho, igualmente conhecida como a placa de aço perfilada, placa de aço, placa do piso de aço. Foi chamado primeiramente a placa de aço perfilada, que é o nome coletivo para todas as placas de aço pressionadas pela imprensa da placa.
A laje de assoalho é feita da chapa de aço galvanizada pelo rolo que forma, e seu seção transversal é V-dado forma, em forma de u, trapezoidalmente ou similar. É usado principalmente como um molde permanente e pode igualmente ser selecionado para outros fins.
As placas de aço perfiladas as mais adiantadas foram usadas principalmente para lajes do telhado no assoalho da fábrica, e mais tarde havia placas de aço perfiladas para os assoalhos, que foram classificados gradualmente como a plataforma de assoalho.
