C89 140 Máquina de moldagem de rolos de aço de calibre leve Villa CAD para construção
1.Principais especificações:
Tamanho 89*41 mm
Espessura 0,6-1,2 mm ((G300-G550 bobinas galvanizadas e Aluzinc)
Largura de alimentação 182 mm
Velocidade de produção normal 300-700 m/h
Velocidade máxima de produção 1500 m/h
Motor principal de 7,5 kW
Fornecedor de energia 380V 50Hz 3 fases ou conforme o seu pedido
Estação hidráulica 5,5 kW
Capacidade do reservatório hidráulico: 100 L
Refrigeração hidráulica: refrigeração do ventilador
Pressão hidráulica: computador
Estruturas e matrizes de perfuramento: buraco de parafuso, travagem, fenda, corte de flange, fenda de tubulação, suspensão, corte
Tolerância: +- 0,5 mm
Impressora a jato de tinta: EC-JET
Tamanho da máquina: 4900*1000*1500mm
Peso: 5000 kg
Cor: de acordo com o seu pedido
Descolador: de 2 toneladas, descolador automático
Software de projeto de casas VERTEX BD
1A estrutura de parede, piso e telhado é produzida automaticamente, economizando tempo de projeto.
2Moldura 3D automática, assegura 100% de precisão.
3Com a função de projecto de análise, o software pode calcular a capacidade de suporte.
4.Criar quadro de trabalho mapa 3D e vista de decoração 3D.
5.Toda a estrutura do edifício pode ser resolvida para desenho unitário independente.
6- Calcular a conta de material, incluindo o aço necessário, placas, material de isolamento térmico, portas e janelas, parafusos e
outro material correspondente.
7Criar os dados processados, incluindo a peça de trabalho marcada, acoplado ao equipamento.
8Taxa de manutenção e formação de software.
9A taxa de manutenção e suporte é de USD 2200.00/ano. É para actualização de software e opcional.
Descrição do equipamento
1) Descolador vertical automático de cabeça única: 1 conjunto
a. Utilizando um desenho de aperto manual, ID da bobina:460 mm-520 mm, bobina OD:1400 mm, Carga:2000 kg
b. Descolagem automática de conversão de frequência
c. Potência:2.2 kW
2) Quadro: Usando a soldadura de chapas de aço, o recozimento global para o tratamento de tensão, para garantir o uso a longo prazo sem deformação; e
Processamento de centros de usinagem CNC para garantir a precisão dimensional.
3). Arco: Arco principal é a estrutura da caixa, caixa é o processamento do centro de usinagem CNC, arco auxiliar é a estrutura independente.
4) Molde de laminação: aço cromado Cr12mov, após endurecimento a vácuo HRC60-62 ° para refinar o buraco e a extremidade da face, torno CNC
acabamento da superfície do rolo.
5) Eixo principal: Material para aço de ferramenta 40Cr, tratamento térmico de amortecimento e de temperamento, acabamento de moagem externa
6) Sistema de accionamento: Servomotor e ligação do redutor, entre a roda com uma operação de imersão de óleo de dentadura dura de precisão, para
assegurar a utilização por muito tempo sem desgaste.
7) Sistema hidráulico
a. Estrutura de armazenamento de energia, economia de energia e protecção do ambiente
b. Componentes hidráulicos: Alemanha Bosch Rexroth produtos
8) Molde de perfuração
Material do modelo de matriz são utilizados S45C aço ferramenta, inserção de molde com D2 ou SKD11 aço de alta qualidade, peças de molde com arroz do Japão
produtos.
9) Partes elétricas
a. Controladores de movimento e PLC originários importados
b. Componentes de baixa tensão de marca internacional de primeira classe
10) Impressora a jato de tinta CNC
a.Configuração de uma impressora electrónica a jato de tinta baseada em solventes de alta qualidade, de qualidade industrial, escrita clara e sólida, fácil de imprimir
instalar
b.Tintas comuns à base de solventes, fáceis de comprar e económicas de utilizar
c. Impressões automáticas geradas automaticamente pelo software de projeto, sem intervenção humana.
d.Por Frame Mac, o sistema de controlo de produção do fabricante LGS pode acrescentar qualquer informação adicional, tais como nome da empresa, logotipo, websites, etc.
- Está bem.
2.Máquinas, incluindo:
|
|
|
|
|
|
|
|
|
|
|
|

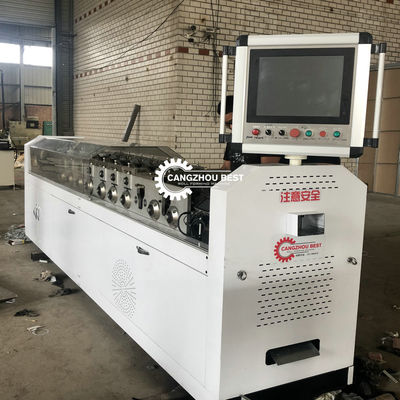

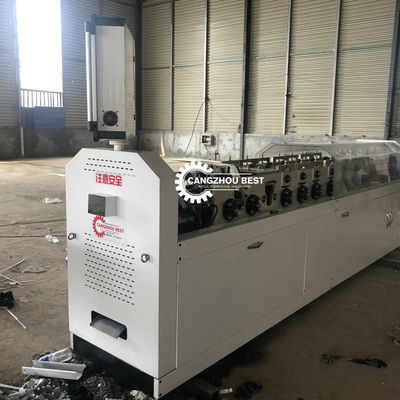

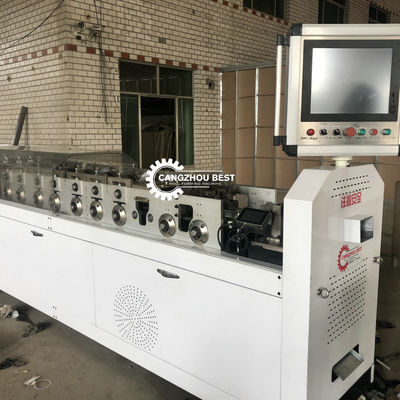

Máquina de moldagem principal
|
|
|
|
|
|
|
|
|
|
Estação de bombeamento hidráulica
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Impressora a jato de tinta
1A escrita é clara e sólida e a impressora é fácil de operar.
2A impressão é gerada automaticamente pelo software de concepção, sem intervenção humana
3Com o nosso sistema, o cliente pode adicionar qualquer informação adicional, tais como, nome da empresa, logotipo, sites, etc.
4.O pacote padrão contém:
O pacote padrão contém:
1) Projeto Arquitetónico
*Desenhos arquitetónicos completos
* navegador 3D com móveis e acessórios
* Ferramentas para a criação de modelos apresentáveis (por exemplo, fascias, sofás, guarnições de janelas e portas, calhas...)
2) Modelagem 3D e desenho 2D
3) Interfaces DWG, DXF, 3DS, IGES e SAT
4) Ferramentas de arquivamento
5) Rendering GL aberto
6) Base de dados de materiais
7) Painéis de parede, de piso e de telhado e grades de telhado
* Desenhos automáticos de painéis
* Desenhos da estrutura automática da armadilha
* Desenhos automáticos de vigas e vigas
8) Lista de materiais, listas de corte
9) Apoio e manutenção no primeiro ano
Módulos adicionais:
- Interface NC XML padrão Vertex
- Módulo de conceção de treliças verticais (normas AS/NZS)
- Vertex 3D PDF Exportação
5Embalagem.
- 1.Nude, com pano impermeável e madeira de armazenamento. Sistema de controlo de computador importado, embalado com pano impermeável e cartão.
- 2.Esta linha de produção é mantida gratuitamente durante 18 meses.Quando a máquina for utilizada na China,instalaremos e depuraremos a máquina gratuitamente;se for utilizada no estrangeiro,Vamos enviar o técnico profissional para depurarOs compradores deverão assumir todas as taxas dos técnicos que viajam para o estrangeiro.
- 3.Todas as peças da máquina de moldagem de rolos é livre para manter durante toda a vida, se em 18 meses a nossa empresa suportar o custo para trocado a parte quebrada como o custo de novas peças e custo expresso,se mais de 18 mesesTambém somos livres para manter as peças quebradas, mas para enviar as novas peças, o comprador deve suportar o custo expresso.
- 4.Quando enviar a máquina de moldagem de rolos, Nós também enviaremos um conjunto de CD e especificação ((Chinês e Inglês) para você com a máquina, eles podem ensinar como operar as máquinas.
Podemos projetar como suas diferentes exigências, por favor, apenas me avise:
(a)Qual é o perfil final e o tipo que você quer exatamente para droduce?
(2)Que tipo de descoilador preferes, manual ou totalmente automático?
(3)Material adequado, aço ou alumínio, largura e espessura da bobina.
E então, nós ofereceremos o melhor preço com produtos e serviço de ponta para você! não hesite, basta entrar em contato conosco!
Porque escolheu-nos?
| * Nós fornecemosTodo o apoio técnico, como engenheiros, desenhos e manual de instruções. |
| Nósenviar um ou mais engenheiros ao cliente para instalar e ajustar todas as máquinas |
| *CompradorTambém pode enviar trabalhadores para a nossa oficina para aprender a conduzirMáquina de moldagem de telhas de aço leve |
| *FornecimentoServiço de orientação de fórmulas e aquisição de matérias-primas básicas. |
| NósPodia fornecer-lhe um projeto chave na mão. |
| Nóster uma boa reputação de nossos clientes, tanto no país como no exterior. |

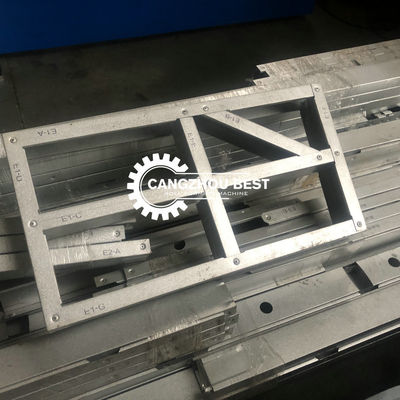

6. Fotos: ((Toda a estrutura da casa é produzida por uma máquina)
