Máquina de moldagem de rolos de alta qualidade YX1000 para o mercado turco
Principais características

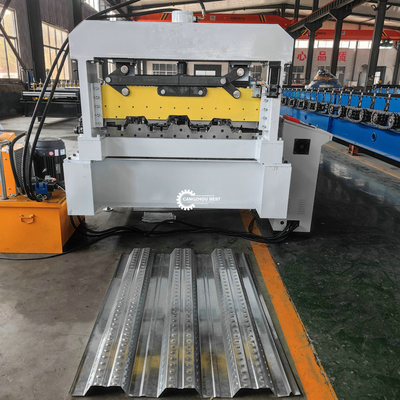

As folhas de convés produzidas por esta máquina de forjar rolos de piso de convés têm alta resistência com grande onda.Mas também economiza o investimentoOs painéis de piso do convés são usados para painéis de superfície de edifícios altos, tem tantas boas vantagens, como onda alta, alta resistência, alta atuomation, baixo custo.
Fluxo de trabalho
Descolagem ️ Alimentação e orientação ️ Formação de rolos ️ Corte ️ Tabela de saída
Parâmetros técnicos
(1) 5T Descolador manual
- Largura da alimentação: 1250 mm
- Capacidade: 5 toneladas
- Diâmetro intermédio: 500-590 mm
- Diâmetro de saída máximo: 1500 mm
- Modo de expandir e lutar: expandir e lutar internamente manualmente
- Forma de alimentação: manual
- Cor: azul

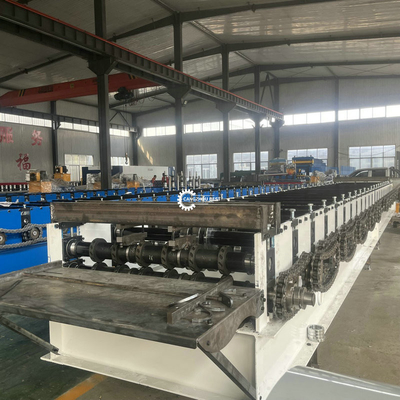

(2) Máquina principal de moldagem de rolos
- Material do rolo: 45# Aço, superfície cromada com dureza
- Diâmetro do eixo: 85 mm Material: 45# aço
- Cadeia: cadeia dupla de 1,0 polegadas
- Todas as partes acionadas serão cobertas com cobertura protetora
(3) Estrutura da máquina
- Quadro principal por soldadura por traço 350H
- Estrutura da máquina: painel de painel de parede
(4) Sistema de corte hidráulico
- Corte após moldagem: Corte a folha após moldagem em rolos até ao comprimento necessário
- Usa dois cilindros hidráulicos para operação.
- Material da lâmina:Cr12, dureza HRC 58-62
- Potência de corte por hidráulica,5.5KW
- Pressão de trabalho: 16Mpa ajustável
- Medição do comprimento: medição automática do comprimento do codificador
- Tolerância de comprimento: +/- 1,5 mm para cada peça do produto final

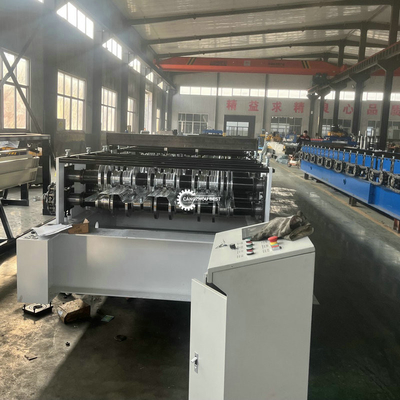

(5) Gabinete de controlo de computador
- Ajuste programável do comprimento e da quantidade do perfil
- Língua do sistema operativo: Inglês e Chinês
- Voltagem, Frequência, Fase: 380V, 50 Hz, 3Fases
- Computador usado para controlar comprimento e quantidade. Máquina irá cortar automaticamente para o comprimento e parar quando a quantidade necessária é alcançada
- A imprecisão do comprimento pode ser facilmente corrigida.
- Painel de controlo: interruptor de botão e ecrã táctil
- Unidade de comprimento: milímetro
- Marca PLC: Panasonic
- Transdutor Yaskawa
- Ecrã táctil: MCGS
(6) Sistema hidráulico
- Potência hidráulica: 5,5 kW
- Pressão de trabalho: 16Mpa ajustável
- Válvula solenoide: 1 grupo
- Óleo hidráulico: 46# óleo hidráulico
- Quantidade: 1
Vantagem competitiva
1. segurança das operações
2. boa aparência, alta qualidade
3. preço razoável
4. Certificação CE
5. Alta resistência
Fluxo de trabalho
Descolagem --- Revestimento de chapas --- Formação de rolos --- Corte de chapas --- Chapas de piso acabadas em mesas
Especificações técnicas
| - Não, não. |
item |
Parâmetros (todo depende do nosso projeto final) |
| 1 |
Matéria-prima adequada |
Tipo |
Fibras de aço galvanizado e galvalume, GI, GL |
| Força de rendimento |
235 MPa (ou outro aço de alta resistência) |
| Espessura ((mm) |
0.8-1.2 |
| largura ((mm) |
De acordo com o projecto final |
| 2 |
Capacidade do descolador |
5 toneladas ou 10 toneladas |
| 3 |
Velocidade de trabalho do rolante ((m/min) |
Cerca de 6 metros/min |
| 4 |
Potência do motor principal ((KW) |
11 kW x 2 |
| 5 |
Potência hidráulica ((KW) |
5.5kw |
| 6 |
Formação de grupos de rolos |
Cerca de 33 grupos |
| 7 |
Matéria-prima de rolos ondulados |
Aço de alta qualidade n.o 45 revestido com cromo duro |
| 8 |
Matéria-prima de lâminas de corte |
Aço de molde Cr12 com tratamento de amortecimento |
| 9 |
Sistema de controlo |
Mitsubishi PLC & conversor e touch screen |
| 10 |
Voltagem industrial adequada |
220V/380V/415/440V |
| 11 |
Dimensões da máquina (L*W*H) |
16 x 1,6 x 1,6 metros |
| 12 |
Peso da máquina |
Cerca de 16 toneladas.
|
Perguntas frequentes
1Uma máquina só pode produzir um tamanho?
Não exactamente, depende de qual perfil o cliente quer produzir.
2- Tem suporte técnico pós-venda?
Sim, estamos felizes em dar aconselhamento e também temos técnicos qualificados disponíveis para manter a máquina no estrangeiro para o workshop dos clientes, se necessário.
3É uma empresa comercial ou uma fábrica?
Somos fabricantes, e exportamos a nossa máquina por nós mesmos.
4- Quanto tempo levaria a máquina a ser feita?
Normalmente, uma máquina de moldagem de rolos de alta precisão pode ser fabricada em 40 dias úteis. Se precisar de máquinas com pressa, podemos fabricá-las para si em menos de um mês.
5- Você fornece personalizado?
Claro, nós podemos projetar a máquina de acordo com o requisito e desenho de perfil que você fornecer.
6Podemos visitar a sua fábrica?
Claro, bem-vindo à nossa fábrica a qualquer momento.
7Como posso visitar a sua fábrica?
De trem de alta velocidade de Xangai para Wuxi Oriental (estação de Wuxi Dong), meia hora.
8Qual é o período de garantia?
O período de garantia é de 12 meses, a contar da data da instalação e da colocação em serviço dos equipamentos no local de instalação do comprador.
9- Podemos organizar o carregamento?
Sim, claro, podemos organizar o envio para os nossos clientes e fornecer serviço porta a porta.
