Indústrias aplicáveis
Hotéis, lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábricas de manufatura, fábricas de alimentos e bebidas, fazendas, restaurantes, lojas domésticas, lojas de retalho, lojas de alimentos, lojas de impressão,Obras de construção , Energia e Minas, Lojas de Alimentos e Bebidas, Empresa de Publicidade, Outras.
|
Nome
|
Máquina de moldagem de rolos de canal de purlin
|
|
Material adequado
|
De aço galvanizado
|
|
Faixa de espessura
|
0.3-0.8 mm
|
|
Faixa de largura da bobina
|
De acordo com o teu desenho.
|
|
Energia elétrica
|
380 V, 50 Hz, 3 fases
ou segundo as suas necessidades.
|
|
Dimensão
|
Aproximadamente 4,8*0,8*1,2 m ((L*W*H), de acordo com o desenho
|
|
Cortar
|
Parar automaticamente e cortar quando se trata do conjuntocomprimento.
|
|
Duraçãoa folha
|
Pode ajustar o comprimento de acordo com as suas necessidades.
É controlado por PLC
Precisão de comprimento: ±1 mm.
|
Desenho de perfil
WFluxo de trabalho:
Decoiler ---- alimentação ---- formação de rolos ---- corte ao comprimento ---- tabela de saída
MLista dos componentes da acina:
| Nome |
- Não, não. |
Unidade |
| 1- Descolar |
1 |
Conjunto |
| 2. Máquina de moldagem |
1 |
Conjunto |
| 3Dispositivo de corte |
1 |
Conjunto |
| 4Caixa de controlo PLC |
1 |
Conjunto |
| 5Estação de bombeamento hidráulica |
1 |
Conjunto |
| 6Tabela de apoio à produção |
1 |
Conjunto |
MParâmetro técnico:

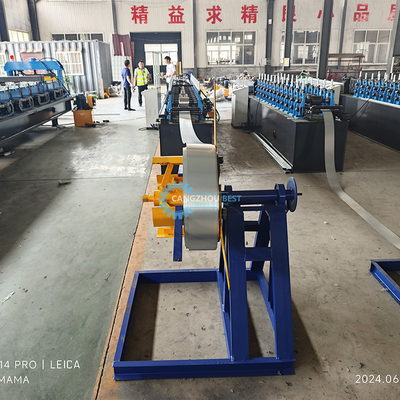

1. DECOILER
(1) Largura máxima: 500 mm
(2) Diâmetro interno: Φ450 Φ550 mm
(3) Diâmetro de saída: 1500 mm
(4) Capacidade máxima de carga: 3000 kgs

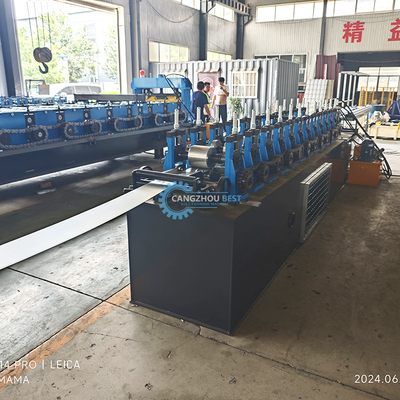

2. Máquina para formar rolos
(1) Espessura do material: 1,0 mm PPGI e GI
(2) Número de estações de rolos: 8 grupos
(3) Material para rolos: aço Cr12 polido e revestido com cromo HRC58-62°
(4) Material para o eixo: aço de alta qualidade 45* polido e revestido com cromo HRC58-62°
(5) Diâmetro do eixo: 50 mm
(6) Painel do quadro: 14 mm
(7) Quadro inferior: aço de secção H 36#
(8) Potência do motor: 3 kW
(9) Tipo de motor: cadeia
(10)Velocidade: 8-12 m/min

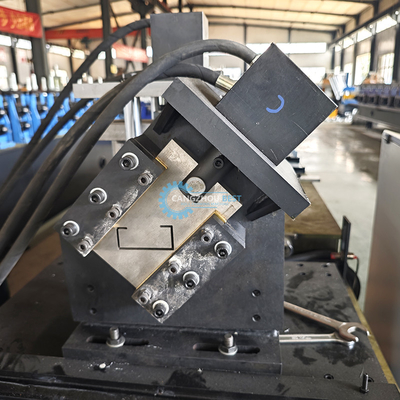

3. Dispositivo de corte
Material para o corte modular:aço Cr12 após tratamento
Dureza para tratamento térmico:HRC58 62°
Tipo de corte: corte de moldes
Motor para suporte hidráulico: 3 kW
4.Caixa de controlo do PLC
(1) Tipo: Sistema de controlo de frequência PLC com ecrã táctil
(2) PLC Marca: Delta
(3) Marca do codificador: Omron
(4)Erro de comprimento: ±2 mm
(5)Línguas: Inglês e chinês
(6)Tensão: 380v/50HZ, 3 fases (depende das exigências do cliente)
5. bomba hidráulicaEstação
(1) Tipo de óleo: óleo hidráulico
(2) Marca da bomba: China
(3) Ventilador de arrefecimento

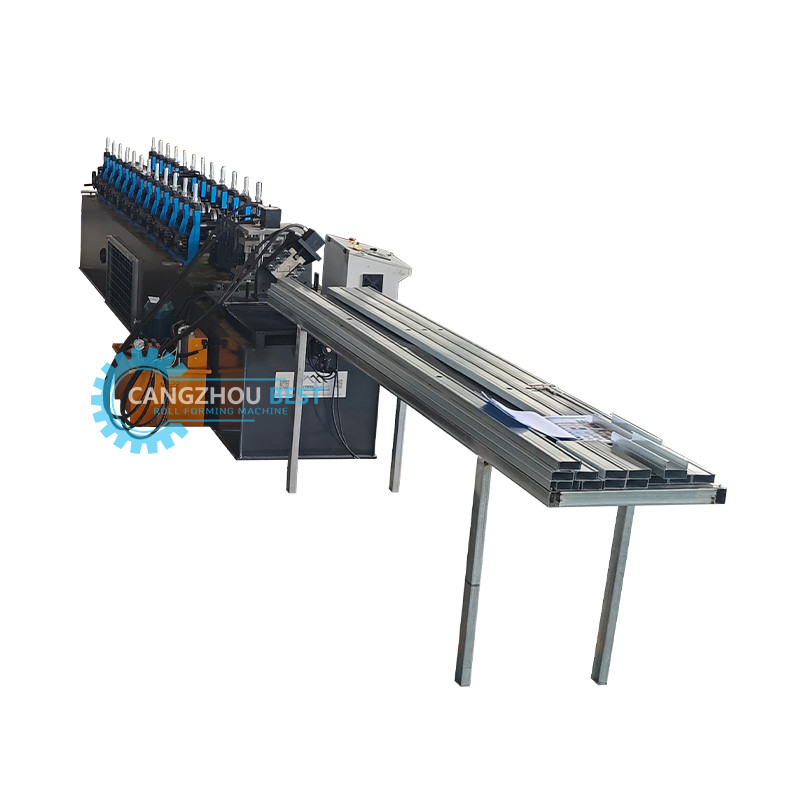

6. TABELA DE APOIO À PRODUÇÃO
(1) Nenhum tipo de potência
(2) comprimento: 2 m
