Indústrias Aplicáveis
Hotéis, Lojas de Vestuário, Lojas de Materiais de Construção, Oficinas de Reparação de Máquinas, Fábricas, Fábricas de Alimentos e Bebidas, Fazendas, Restaurantes, Uso Doméstico, Varejo, Lojas de Alimentos, Lojas de Impressão, Obras de Construção, Energia e Mineração, Lojas de Alimentos e Bebidas, Empresa de Publicidade, Outros.
|
Nome
|
Máquina de Conformação de Rolo de Canal C e Perfil Metálico
|
|
Material Adequado
|
Bobina de aço colorida ou galvanizada, HRB60 ou equivalente
|
|
Faixa de Espessura
|
0,3-0,8 mm
|
|
Faixa de Largura da Bobina
|
De acordo com o seu desenho real.
|
|
Energia Elétrica
|
380V, 50 Hz, 3 fases
ou de acordo com sua necessidade.
|
|
Dimensão
|
Aproximadamente 4,8*0,8*1,2 m (C*L*A), conforme o desenho
|
|
Corte
|
Parar e cortar automaticamente quando atinge o definido comprimento.
|
|
Comprimento da Chapa
|
Você pode definir o comprimento de acordo com sua necessidade.
É controlado por PLC
precisão do comprimento: ±1mm.
|
Fluxo de trabalho:
Desbobinador------alimentação------conformação de rolo---------corte no comprimento-----mesa de saída
Parâmetro técnico máquina:
| Nome |
Nº |
Unidade |
| 1. Desbobinador |
1 |
conjunto |
| 2. Máquina de conformação |
1 |
conjunto |
| 3. Dispositivo de corte |
1 |
conjunto |
| 4. Caixa de controle PLC |
1 |
conjunto |
| 5. Estação de bomba hidráulica |
1 |
conjunto |
| 6. Mesa de suporte de produção |
1 |
conjunto |
Parâmetro técnico principal:

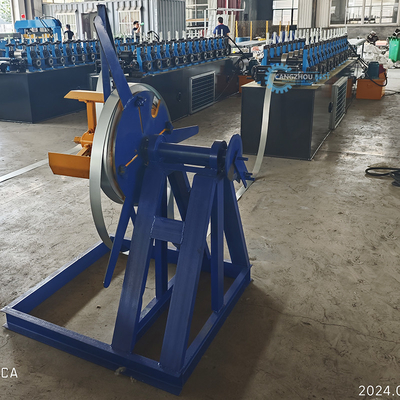

1. DESBOBINADOR
(1) Largura Máx.: 500mm
(2) Diâmetro Interno: Φ450 – Φ550 mm
(3) Diâmetro Externo: 1500 mm
(4) Capacidade Máx. de Carga: 3000 kgs
(5) Tipo: manual

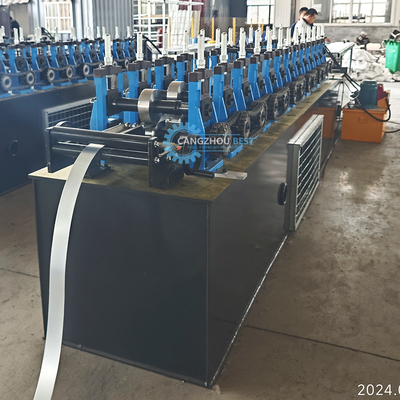

2. MÁQUINA DE CONFORMAÇÃO DE ROLO
(1) Espessura do Material: 1,0mm PPGI e GI
(2) Nº de estações de rolos: 8 grupos
(3) Material para Rolos: Aço Cr12 polido e revestido com cromo HRC58-62°
(4) Material para eixo: aço 45# de alta qualidade polido e revestido com cromo HRC58-62°
(5) Diâmetro do eixo: 50mm
(6) Painel da estrutura: 14mm
(7) Estrutura inferior: aço de seção H 36#
(8) Potência do motor: 3kw
(9) Tipo de acionamento: corrente
(10) Velocidade: 8-12m/min

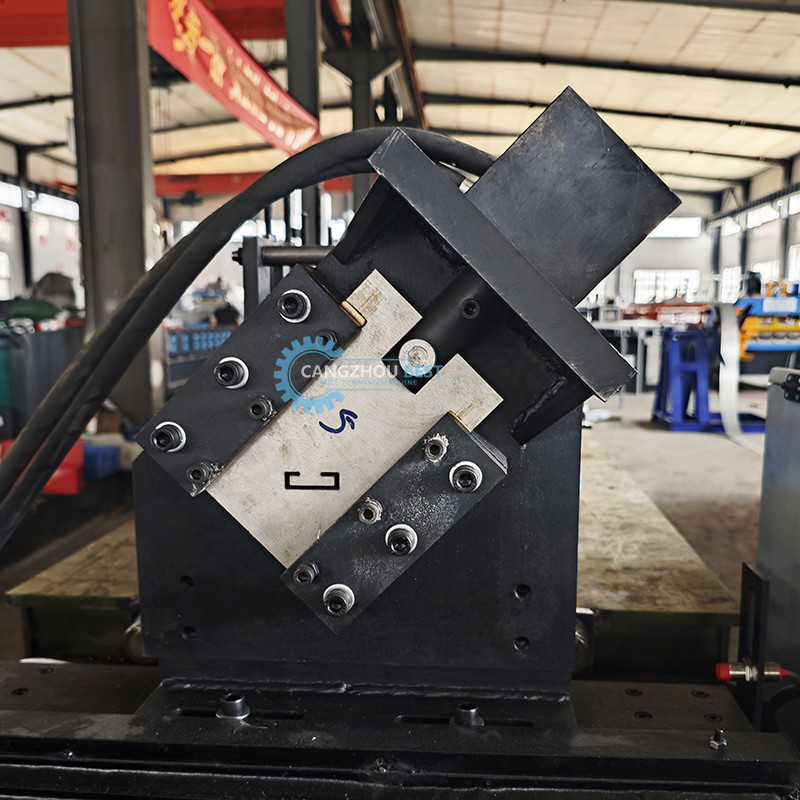

3. DISPOSITIVO DE CORTE
Material para Modular de Corte: Aço Cr12 após tratamento
Dureza para Tratamento Térmico: HRC58 – 62°
Tipo de Corte: Corte por Molde
Motor para Suporte Hidráulico: 3kw
4.CAIXA DE CONTROLE PLC
(1) Tipo: Sistema de Controle de Frequência PLC com tela sensível ao toque
(2) Marca do PLC: Delta
(3) Marca do Encoder: Omron
(4) Erro de Comprimento: ±2mm
(5) Idioma: Inglês e Chinês
(6) Tensão: 380v/50HZ, 3 Fases (depende da necessidade do cliente)
5. BOMBA HIDRÁULICA ESTAÇÃO
(1) Tipo de óleo: óleo hidráulico 46#
(2) Marca da bomba: Marca China
(3) Ventoinha de arrefecimento

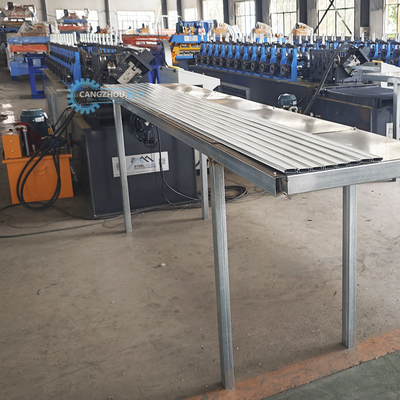

6. MESA DE SUPORTE DE PRODUÇÃO
(1) Tipo sem energia
(2) Comprimento: 2m
