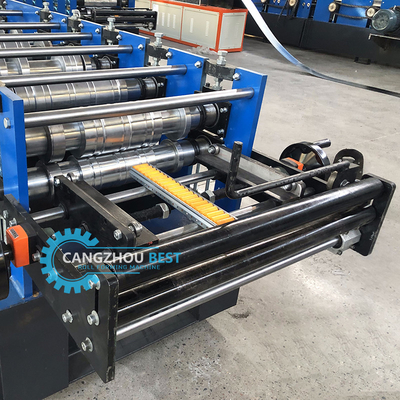

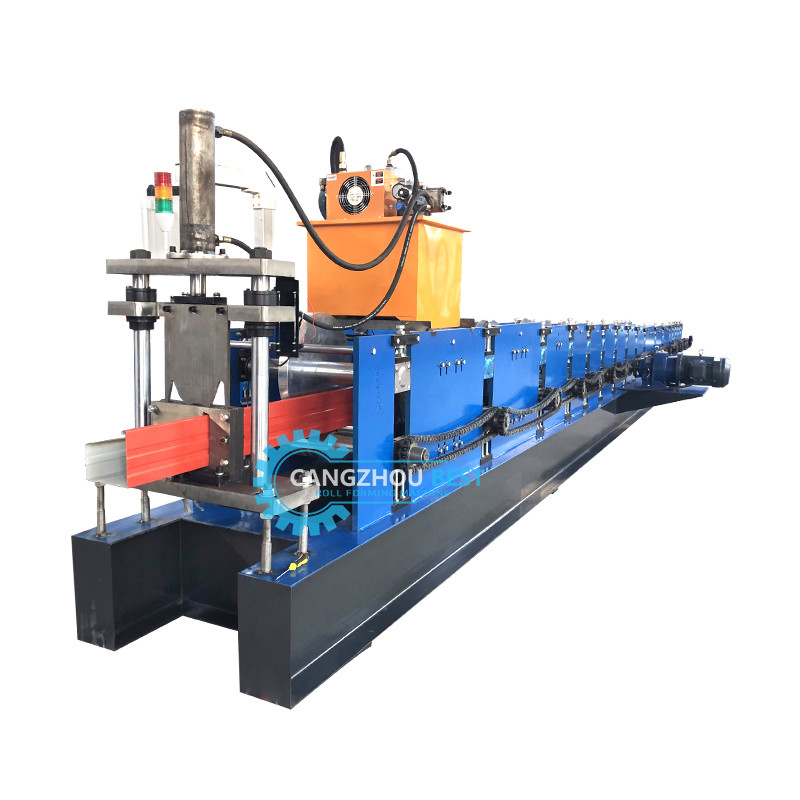

Máquina de conformação a frio de perfil de calha de chuva de metal galvanizado com controle PLC
Podemos produzir a máquina de dobrar calhas para você, é uma de nossas máquinas principais, somos um fabricante profissional de várias máquinas de dobrar calhas. É amplamente utilizada hoje na construção, especialmente na construção de vilas. A calha não só tem a função de decoração, mas também a função de coletar água da chuva. Existem muitos tipos diferentes de calhas, anexamos vários desenhos da calha para referência, por favor, verifique.
Componentes da máquina
Desbobinador------------------------------------------1 conjunto

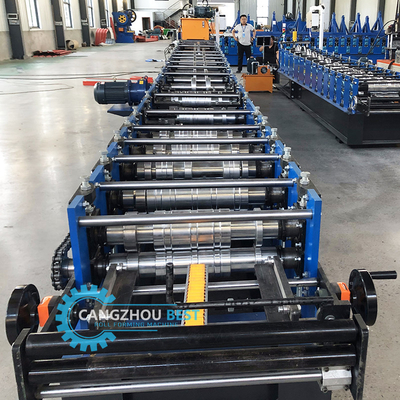

Máquina de conformação--------------------------------1 conjunto

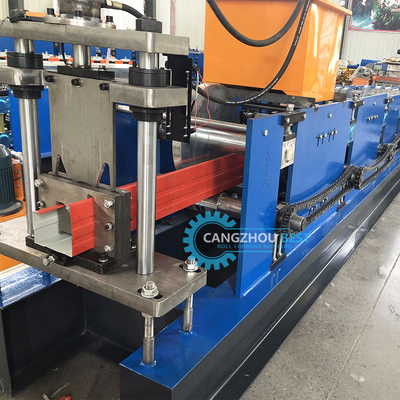

Dispositivo de corte -----------------------------------1 conjunto
Caixa de controle PLC ---------------------------------1 conjunto
Estação de bomba hidráulica-------------------------1 conjunto
Mesa de suporte de produção-----------------------1 conjunto
Parâmetro Técnico
| 1 |
Tipo de material |
Aço colorido ou aço galvanizado |
| 2 |
Espessura do material |
0,2-0,8 mm |
| 3 |
Tamanho do painel |
Pode produzir de acordo com o perfil |
| 4 |
Velocidade de conformação |
8-12m/min |
| 5 |
Largura do material |
Pode produzir de acordo com sua necessidade |
| 6 |
Largura efetiva |
Pode produzir de acordo com sua necessidade |
| 7 |
Aplicação |
Telha |
| 8 |
Dimensão |
6800*1200*1300mm |
| 9 |
Estação de conformação |
10 |
| 10 |
Diâmetro do rolo |
76mm |
| 11 |
Suporte |
Soldado com viga I 36# |
| 12 |
Material dos eixos: |
Aço 45# com acabamento bruto e depois refinado |
| 13 |
Potência principal |
3kw |
| 14 |
Potência hidráulica |
3kw |
| 15 |
Sistema de corte |
Corte hidráulico |
| 16 |
Tensão |
380V 50Hz 3 Fases |
| 17 |
Transmissão |
Transmitida pelo suporte de corrente |
| 18 |
Material da corrente |
Aço 45# com tratamento térmico de HRC45-50° |
| 19 |
Material dos rolos |
Aço 45# de alta qualidade revestido com cromo duro 0,05mm |
| 20 |
Material da cremalheira |
Estrutura totalmente soldada de chapa de aço A3 com 18mm de espessura |

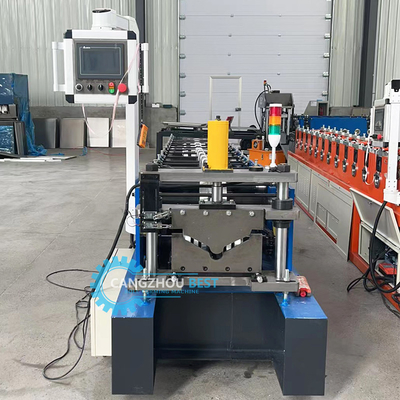

CAIXA DE CONTROLE PLC
(1) Tipo: Sistema de Controle de Frequência PLC com tela sensível ao toque
(2) Marca do PLC: Delta
(3) Marca do Encoder: Omron
(4) Erro de comprimento: ±2mm
(5) Idioma: Inglês e Chinês
(6) Tensão: 380v/50HZ, 3 Fases (depende da necessidade do cliente)
ESTAÇÃO DE BOMBA HIDRÁULICA
(1) Potência do motor: 3 kw
(2) Tipo de óleo: óleo hidráulico 46#
(3) Marca da bomba: marca chinesa
| Condições de trabalho |
| 1. tamanho de trabalho |
15m x 2m x 4m |
| 2. Fonte de alimentação |
6kw |
| 3. Frequência |
50-60HZ |
| 4. Fios/cabos |
4-6mm² (comprimento de acordo com a oficina) |
| 5. Custo de mão de obra |
2 trabalhadores |
| 6. Ferramentas |
Chaves inglesas e chave de fenda |
| 7. Dispositivo de elevação |
Empilhadeira ou guindaste de 3-5t |
Instalação
① Se os compradores visitarem nossa fábrica e verificarem a máquina, ensinaremos como instalar e usar a máquina, e também treinaremos seus trabalhadores/técnicos pessoalmente.
② Sem visita, enviaremos o manual do usuário e o vídeo para ensiná-lo a instalar e operar.
③ Se o comprador precisar que nosso técnico vá à sua fábrica local, por favor, providencie alojamento e outras coisas necessárias.
RFQ
Passo 1: Diga-nos seus requisitos
Passo 2: A cotação será enviada com base em seus requisitos. A solução será recomendada a você como alternativa
Passo 3: Negocie e confirme todos os detalhes das mercadorias, termos comerciais e assim por diante, obtenha o acordo e assine o contrato.
Passo 4: Pagamento avançado e produção
Passo 5: Exame de mercadorias na fábrica/ retificação e reforma para atender aos requisitos do contrato.
Passo 6: Pagamento do saldo e envio
Passo 7: Entrega dos arquivos de envio para ajudar os clientes a obterem as mercadorias do transportador a tempo.
Passo 8: Clientes recebem as mercadorias e entram no período de garantia.
