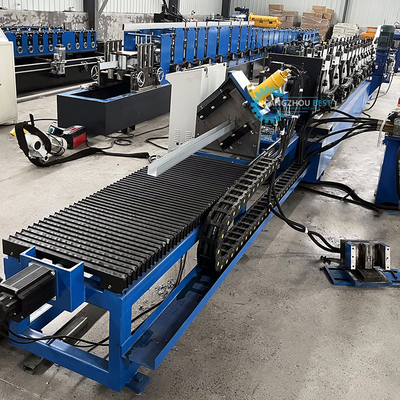

Máquina de Conformação de Rolo para Painel de Teto de Gesso Acartonado C U G Três Perfis Multi Tamanho

Máquina de Conformação de Rolo para Painel de Teto Drywall com Três Perfis C U G de Vários Tamanhos

Componentes e Especificações da Máquina

Desbobinador Elétrico de 3 Toneladas

1. Peso máximo: 2 TON
2. Diâmetro Interno da Bobina: 460-560mm
3. Chapa de Aço e Viga C soldadas
4. Função: O desbobinador é usado para segurar e desbobinar as bobinas. Este desbobinador manual não é motorizado. É necessário ajustar manualmente o mandril do desbobinador para tensionar a bobina

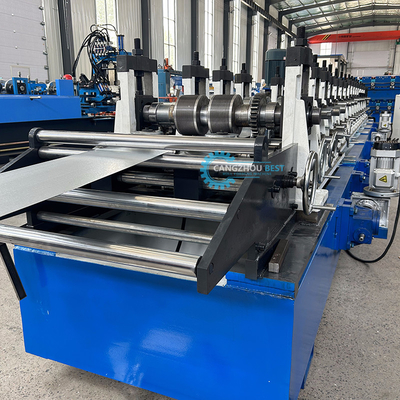

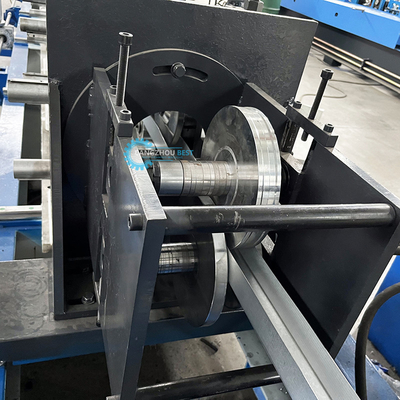

Dispositivo de Alimentação e Guiamento da Máquina de Perfis e Trilhos

1. Faixa de Largura: 200-300mm
2. Tipo de Alimentação: Alimentação manual
3. Tipo de Guiamento: Ajuste manual
4. Função de Guiamento: Evitar o desvio do material

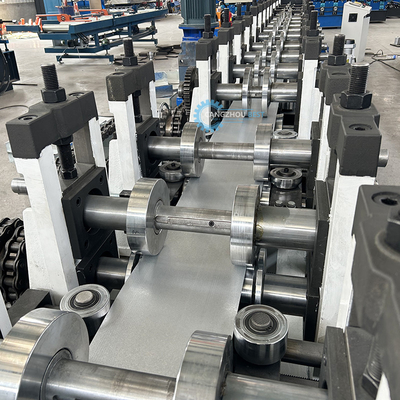

Máquina de Conformação de Rolo para Perfis e Trilhos Metálicos

1. Estrutura da Máquina: A base principal utiliza viga C soldada, monta o motor de acionamento dentro da máquina, a estrutura do laminador utiliza chapa inteira soldada, o bloco de apoio inferior é montado diretamente na chapa de aço, o que é igual ao design de Taiwan
2. Velocidade de Conformação: 12-15m/min
3. Tensão e Frequência da Máquina: 415V, 50Hz, 3 Fases
4. Material dos Rolos: GCR15, processamento CNC, HRC58-62, cromado com espessura de 0,05mm
5. Etapas de Conformação: 18
6. Material do Eixo: ASTM1045, processo de torno e polimento do diâmetro externo
7. Diâmetro do Eixo: 60mm
8. Material dos Espaçadores: ASTM1045, espessura da parede: 8mm, cromado e tratamento de dureza.
9. Motor de Acionamento: Marca Guomao Chinesa, 5,5KW
10. Transmissão: Por engrenagens
11. Painel Lateral da Máquina: 18mm

Dispositivo de Corte Hidráulico

1. Tipo de Corte: Corte hidráulico, a parte de conformação do rolo para quando corta
2. Potência do Motor Hidráulico: 4KW
3. Pressão de Trabalho Hidráulica: 12-16Mpa
4. Material da Lâmina de Corte: Cr12 com tratamento térmico
5. Medição de Comprimento: Medição de comprimento automática por encoder (Marca Omron)
6. Tolerância do Comprimento: ±1,0mm

Sistema Controlado para Máquina de Perfis e Trilhos Metálicos

1. Idioma do Sistema Operacional: Inglês e Chinês (Se precisar de outro idioma, enviaremos as Instruções da Versão em Inglês, e você traduzirá as instruções para o idioma que usa. Então, configuraremos as Instruções do seu idioma para você.)
2. Tensão e Frequência: 415V, 50Hz, 3 Fases
3. Painel de Controle: Tela sensível ao toque com interruptor do tipo botão
4. Unidade de Comprimento: Milímetro (alterado no painel de controle)
5. Marca do PLC: Panasonic
6. Marca do Conversor de Frequência: Yaskawa
7. Marca do Encoder: Omron
8. Marca da Tela Sensível ao Toque: MCSG
9. Adotamos plugue de aviação para facilitar a conexão dos fios pelos clientes.
10. Você pode definir o comprimento e a quantidade de corte na tela sensível ao toque. A máquina parará automaticamente após a conclusão do programa de corte.
