Linha de produção de laminagem a frio de painéis de revestimento de pisos metálicos com corte hidráulico de aço e máquina de rolamento elétrico
Especificações técnicas
| Pontos técnicos |
Detalhes |
| Matéria-prima |
Tipo |
Fios de aço, galvanizados, tiras de aço galvalume |
| Largura |
É até o projeto de perfil de piso deck |
| Espessura |
00,8-1,2 mm |
| Força de rendimento |
235-345 MPa ou especialmente concebidos para 550 MPa |
| Folhas de estante acabadas |
Tamanhos |
É até o chão revestimento folha projetos de perfil |
| Duração |
Ajustável |
| Potência do motor |
Voltagem |
220V/380V/415V/440V |
| Motor de condução |
11 kW x 2 |
| Motor de corte |
5.5 KW |
| Velocidade de produção do rolante |
cerca de 10-15 metros por minuto |
| Decoiler |
Tipo |
Automático manual ou elétrico |
| Capacidade |
3 toneladas ou 5 toneladas |
| Estações de moldagem |
cerca de 33 conjuntos |
| Diâmetro do eixo de rolamento |
82 mm |
| Material dos rolos |
N.o 45 revestido com cromo |
| Punching Die |
Aço de molde Cr12 |
| Tipo de corte |
Com dispositivo de pós-corte |
| Sistema de controlo elétrico |
Mitsubishi PLC, transdutor e ecrã táctil |
| Tabelas de suporte |
2 conjuntos |
| Tamanho da máquina principal |
Cerca de 16 x 1,6 x 1,6 metros. |
| Peso do equipamento |
Cerca de 16 toneladas |
Processo de trabalho

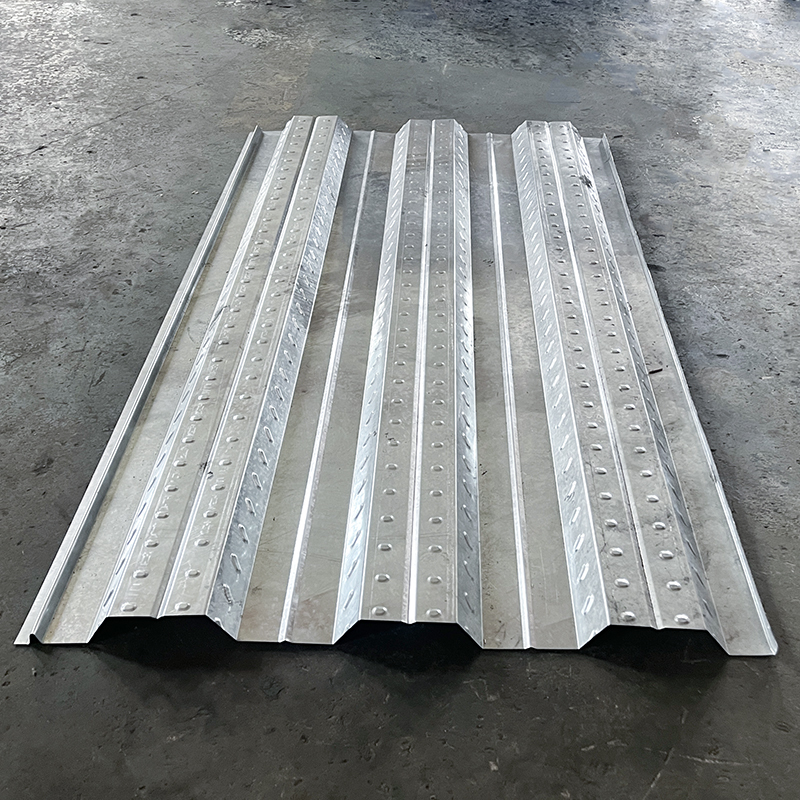

Descolagem --- Revestimento de folhas --- Formação de rolos --- Corte --- Piso acabado em mesas

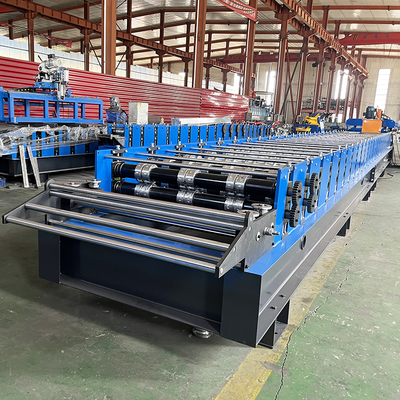

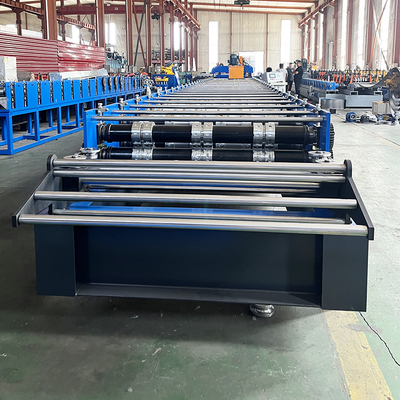

Máquina para formar rolos
(1) Espessura do material: 0,8-1,2 mm
(2)Rolhas: 26 grupos
(3)Material para rolos: aço 45* polido e revestido com cromo HRC5560°
(4)Material para o eixo: aço de alta qualidade n.o 45 após tratamento
(5)Diâmetro do eixo: 90 mm
(6) Espessura do painel do quadro: 20 mm
(7) Quadro inferior: aço de secção H 35#
(8) Potência do motor: 2*11kw
(9) Tipo de motor: 2.0" cadeia
(10)Velocidade: 8-12 m/min

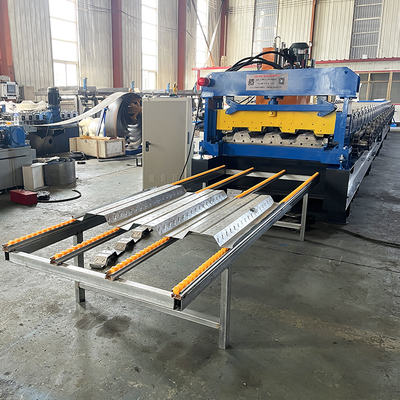

Dispositivo de corte
(1)Material para corte modular: aço Cr12 após tratamento
(2)Dureza para tratamento térmico:HRC55 60°
(3) Tipo de desligamento: hidráulico, automático
(4) Potência: 4 kW
Sistema de controlo eletrónico
(1) Tipo: Sistema de controlo de frequência PLC com ecrã táctil
(2) PLC Marca: Delta
(3)Erro de comprimento: ±2 mm
(4)Línguas: inglês e chinês
(5)Tensão: 380v/50HZ, 3 fases
(Depende da exigência do cliente)
Estação de bomba hidráulica
(1) Potência do motor: 4 kw
(2) Tipo de óleo: óleo hidráulico
(3) Marca da bomba: Marca China
(4) Ventilador de arrefecimento
Instalação e formação:
1 Se os compradores visitarem a nossa fábrica e verificarem a máquina, ensinaremos como instalar e usar a máquina e também treinaremos os seus trabalhadores/técnicos cara a cara.
2 Sem visita, enviaremos-lhe o manual de utilização e vídeo para lhe ensinar a instalar e operar.
3Se o comprador precisa do nosso técnico para ir à sua fábrica local, por favor organize bilhetes de ida e volta, comida e hotel e salário diário USD200, custo de visto e coisas necessárias.
