Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor

Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor
Servo Motor Steel Profile Decking Roll Forming Machine
Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor

Imagem Grande :  Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor

Detalhes do produto:
Lugar de origem: China
Marca: CHBEST
Certificação: CE BV SGS
Número do modelo: YX-960
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1Set/Month
Preço: USD25500-35500/set
Detalhes da embalagem: Recipiente 20GP/40GP
Tempo de entrega: 5-60days
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 20 conjuntos/mês
Contato

Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor

descrição
nome: Máquina de moldagem de rolos de folhas de piso de convés de alta costeira para estruturas de aço Recipiente da necessidade: 1x40GP
Voltagem: 380 V Capacidade de produção: 6-8m/min
Principais pontos de venda: Fácil de operar Lugar de origem:: Hebei, China
Material do cortador: Aço de molde CR12 Peso: 11T
Matérias-Primas: Galvanizado Espessura ((mm): 0.8-1.2
Destacar:

Máquina de conformação de deck de perfis de aço

,

Máquina de conformação de rolo com servo motor

,

Equipamento de formação de rolos de piso





1. Características da Linha de Conformação de Rolo para Lajes: A laje metálica produzida pela linha de conformação de rolo para lajes possui alta resistência com grande comprimento de onda. Aderem bem ao concreto. Usada em edifícios altos, ela não apenas economiza a placa de fôrma de aço, mas também reduz o peso do andar. Com a mesma capacidade de carga, ela economiza aço e reduz o investimento de acordo. Também podemos fornecer as máquinas personalizadas.



2. Parâmetro técnico principal:

Detalhes da peça Nome do item Especificação
Material Matéria-prima Aço galvanizado
Espessura 0,8-1,2 mm
Máquina Estação de rolos 20 ou dependendo do desenho do cliente
Diâmetro do eixo 95 mm
Material do eixo Aço 45# com cromo de 0,05 mm
Dureza do material do rolo 30-40 HRC GCr 15
Tamanho da máquina Cerca de 15×2×1,3 m
Peso da máquina Cerca de 15 toneladas
Cor da máquina Conforme solicitação do cliente
Velocidade de trabalho 8-20 m/min
Cortador Dureza 50-65 HRC
Tolerância de corte ± 1 mm
Material Cr 12
Operar Corte hidráulico
Energia Modo de condução Corrente de 2 polegadas
Potência principal 11 kw * 2
Potência da bomba 4 kw
Tensão

380v/50HZ,3P ou personalizar

conforme solicitação do cliente
Sistema de controle Marca do PLC Delta fabricado em Taiwan
Tela Tela sensível ao toque
Idioma Chinês e inglês ou adicionar idioma conforme necessidade do cliente
Desbobinador Operação Manual
Capacidade de peso 5 toneladas
Preço Grátis como presente
Mesa de recebimento Operação Manual
Comprimento 3 m
Preço Grátis como presente



Componentes da máquina:
Desbobinador 1 conjunto
Dispositivo de alimentação e guia 1 conjunto
Sistema de prensagem 1 conjunto
Máquina principal de conformação de rolos 1 conjunto
Dispositivo de corte 1 conjunto
Sistema de corte hidráulico 1 conjunto
Sistema de controle PLC 1 conjunto
Mesa de saída 1 conjunto



Fluxo do processo:



Desbobinador -- Alimentação e Guia -- Prensagem -- Conformação de Rolos -- Corte Hidráulico – Produto para Mesa de Saída



3. Detalhes da máquina:

1) Desbobinador manual de 5T:

1. Dimensões: 1700mm*1000mm*800mm
2. Largura de alimentação: 1300mm
3. Diâmetro interno da bobina: variável, de 480 mm a570mm

4. Peso máximo da bobina: 5000 Kg;
5. Modo de expansão e luta: expansão e luta interna por manual
6. Modo de alimentação: manual
7. Compensador de metal desbobinado: incluído, garante uma alimentação uniforme em todas as velocidades de produção;
8. Cor: Azul (ou com base na solicitação do cliente)
9. Quantidade: 1



2) Alimentação→conformação de rolos →corte posterior

Alimentação:

1. Centro ajustável dos rolos de conformação e de comprimento suficiente para evitar o movimento lateral da tira em sua entrada no endireitador.

2. Tipo de alimentação: ajustável
3. Faixa de largura de alimentação: 1220
4. Rolo de entrada e guia: o diâmetro é ￠65mm, o material é SAE1045, superfície com cromo
5. Quantidade: 1



3) Seção de conformação:

1. Material do perfil: Q195, Q235, GI ou aço colorido
2. Faixa de espessura: 0,5-1,2 mm
3. Potência do motor principal: 11kwx2, motor AC, motor dentro da máquina principal (Marca: Guomao da China) (de acordo com o projeto final)
4. Tensão, Frequência, Fase da máquina: 380 V, 50 Hz, 3 Fases
5. Estação de rolos: 30 estações (de acordo com o projeto final)
6. Material do rolo: ASTM1045 superfície cromada com dureza, CNC,
7. Diâmetro do eixo: ￠85mm material: SAE1045 com têmpera e revenido
8. Velocidade de conformação de rolos da máquina: não inferior a 15m/min
9. Transmissão: por corrente, uma polegada, linha dupla

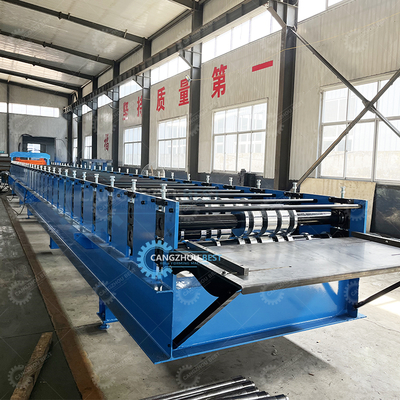

Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor 0

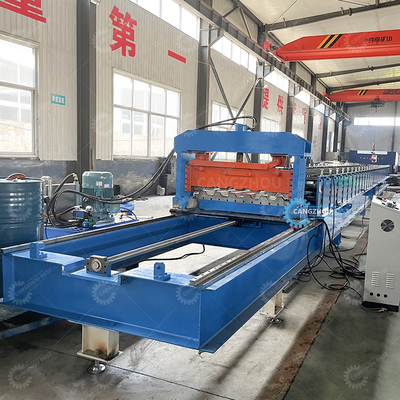

Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor 1

4) Sistema de corte posterior

1. Unidades de dispositivo de corte transversal de perfil que permitem cortar o perfil dobrado sem danificar o revestimento metálico e garantir um corte suave incluído;
2. Alimentação do último perfil cortado do equipamento: automática se o comprimento do último perfil não for inferior a 2000 mm;
3. Corte após a conformação: Corte a chapa após a conformação de rolos no comprimento necessário
4. Usa dois cilindros hidráulicos para operação deve incluir um regulador de fluxo para obter uma faca de abaixamento uniforme.
5. Potência de corte por hidráulica, 5,5KW
6. Pressão de trabalho: 12-20Mpa ajustável
7. A sequência de corte também é contida e controlada pelo mesmo programa PLC
8. Tolerância de comprimento: +/- 1,5 mm para cada produto final da peça
9. Quantidade: 1

Máquina de Conformação de Rolo para Deck de Perfis de Aço com Servo Motor 2

5) Estação hidráulica:

1. Potência hidráulica: 5,5kw
2. Pressão de trabalho: 12Mpa ajustável
3. Válvula solenóide: 1 grupo
4. Óleo hidráulico: óleo hidráulico 46#
5. Cor； Azul (ou com base na solicitação do cliente)
6. Quantidade: 1



6) Gabinete de controle:

Configuração programável do comprimento e quantidade do perfil


1. Unidade de corte programável, vários comprimentos em um ciclo de programação sem restrições de quantidade (sem parar o equipamento operacional): será fornecido.
2. 5 grupos de dados podem ser definidos de uma só vez
3. Parada automática do equipamento após a conclusão do programa de corte: será fornecido.
4. Tensão, Frequência, Fase: 380 V, 50 Hz, 3 Fases
5. Imprecisão de comprimento pode ser corrigida facilmente.
6. Painel de controle: Interruptor do tipo botão e tela sensível ao toque
7. Unidade de comprimento: milímetro (ligado no painel de controle)
8. Marca do PLC: Panasonic
9. Marca do conversor de frequência: Yaskawa
10. Tela sensível ao toque: Taiwan Weinview
11. Cor: cinza
12. Quantidade: 1



7) Mesa de saída:

1. Estrutura: soldagem por tubo
2. Tamanho: cerca de 1,0 m de comprimento * 1,0 m de largura * 0,9 m de altura
3. Uma mesa de saída com algum rolo de suporte
4. Rolo de suporte: ASTM 1045 com cromo
5. Diâmetro dos rolos: 55mm
6. Cor: Azul
7. Quantidade: 1 unidade



4. Carregamento e Embalagem:

1) Contêiner de 20''/40''

2) A máquina será embalada em plástico e anexaremos marcas

3) Outros elementos e ferramentas da máquina temos uma caixa de madeira

4) Antes do carregamento, vamos consertar e verificar a máquina

5) Antes do envio, convidaremos nosso cliente para verificar a máquina novamente
