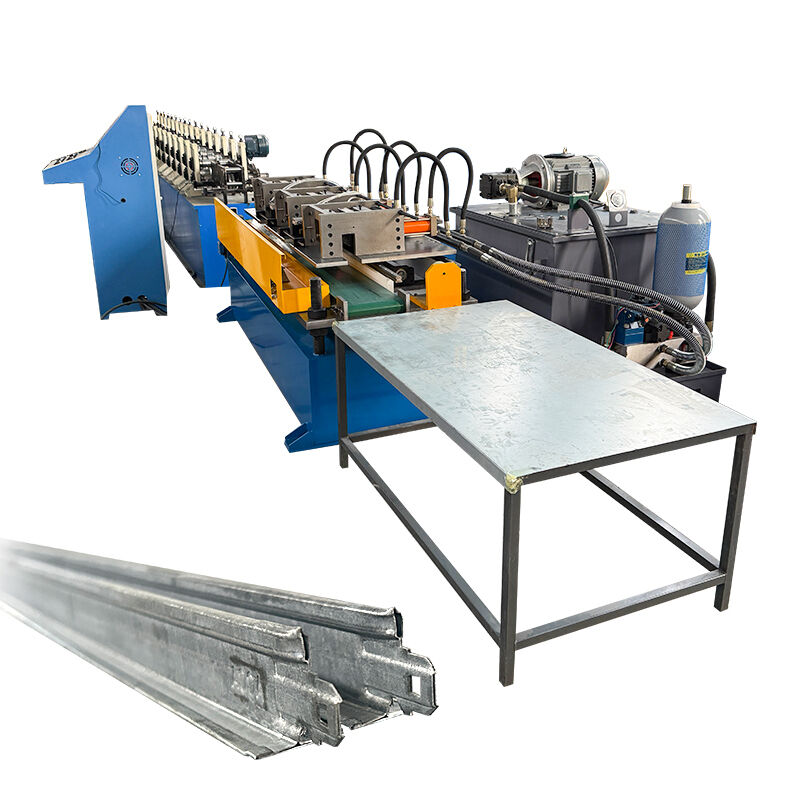

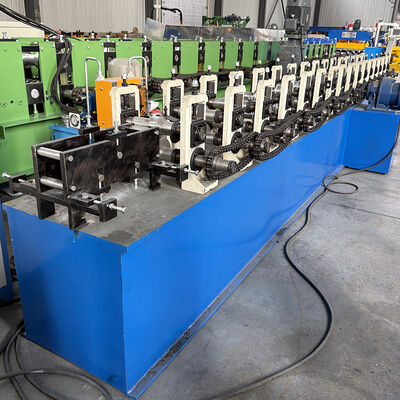

Máquina de Conformação de Rolo para Grade de Teto Cruzada T24X26 Hidráulica de Alta Velocidade

Máquina de Formar Rolos a Frio de Grelha T38X24

Características do produto

1Equipamento de controlo de ecrã táctil, fácil de utilizar

2O acabamento da superfície do perfil de produção é bom.

não prejudicar o zinco, o revestimento de cor não cair a tinta, ea forma pode

estarem em perfeita conformidade com o desenho de projeto em 1:1.

3Os equipamentos mecânicos são robustos e duráveis, menos falhas e baixo custo de produção.

custos de manutenção.

4. Baixa taxa de desperdício da produção de perfis, poupar custos de produção.

Este equipamento é utilizado para a produção de estrutura de portas, suporte de trilhos de janelas, rack de armazenamento, deslizador de gaveta, quilha de aço leve, tubo, corrimão rodoviário, etc.

Toda a linha de produção é constituída por um rack de colocação de material, que forma a máquina principal e uma máquina de corte por perfuração hidráulica.não produzindo resíduos de cisalhamento e poupando o custo do material, com elevada eficiência de produção.

1) Diâmetro interno da bobina do material: 450 mm-550 mm

2) Largura máxima da bobina: 300 mm

3) Capacidade de carga: 1,5 T

1)Material do eixo:aço de alta qualidade n.o 45 após tratamento

2) O diâmetro de saída é de 50 mm

3)Material dos rolos:Cr12 polido e revestido com cromo HRC55-60°

4) Velocidade de formação: 30 m/min

5) Potência do motor principal:5.5 kw

6) Estação de rolamento: 10-12 estações

7) Voltagem: 380v, 50Hz, 3 fases

8) Estrutura do quadro principal:estrutura do arco memorial

9) Dispositivo de controlo: controlo automático por computador, por PLC, fácil de operar

10) Dispositivo de corte:corte de rastreamento hidráulico (também pode solicitar a adição de um servomotor),

a velocidade de produção pode seratingido 40-60 m/min)

11) Transmissão:Tração de engrenagem

1) Material da lâmina: aço de molde Cr12 com tratamento de apagamento 55-60°C

2) sistema de corte: adotar avançado acionamento hidráulico, após a formação automática

corte, sem distorção, sem desperdício, alto fator de segurança.

Tipo: Sistema de controlo de frequência PLC com ecrã táctil

Erro de comprimento: ±2 mm

(sobre o elemento do aparelho elétrico, os clientes também podem especificar a marca)

É simples e é usado para carregar o produto acabado.

Comprimento: 6 m

• Largura máxima 300 mm
• Diâmetro interno -460-510 mm
• Capacidade máxima de carga 1000 kg
• Tipo de operação manual Expansão manual para apertar a bobina
• Parar toda a linha de tração enquanto o descoilador está parado

• Estação de formação 16 nos
• Materiais para rolos de moldagem Cr12
• Tratamento duro de rolos de moldagem HRC 58-60
• Eixo do rolo Diâmetro 40 mm
• Material do eixo 40Cr, tratamento térmico, refinado
• Quadro da máquina: soldadura de aço
• Espessura da parede lateral principal 25 mm
• Máquina acionada por juntas universais através de caixa de engrenagens
• Motor de rolagem de 5,5 kW com controlador de inversor de frequência
• Caixa de engrenagens caixa de engrenagens RV

• Estacionamento de bomba hidráulica 1 conjunto
• Componentes hidráulicos
• Proteção contra descargas do sistema hidráulico com arrefecedor de vento
• Corte de borda 2 conjuntos ambas as extremidades
• Perfurando o buraco da articulação do meio 23sets/152.4mm
• Furo de teste de fogo 2 combina as duas extremidades
• Padrão de molde SKD-11 Aço japonês
• Quadro e placa do molde S45C
• Forro de aço SKH-9 japonês
• Tratamento de todo o molde Por corte de fio Nc de alimentação lenta

• Cabeça automática acionada por máquina
• Operação totalmente automática juntamente com máquina de moldagem

• Conversor de frequência Silin, Taiwan
• PLC Fatek, taiwanês
• Ecrã táctil Weinview Taiwanês
• Máquina de moldagem de corte de comprimento de perfil para depois cortar
• Controlador de operação: interruptor de comando do ecrã táctil emg

A desligar e assim por diante.

(6) Fornecedor de energia 380 V 50 Hz 3 fases
