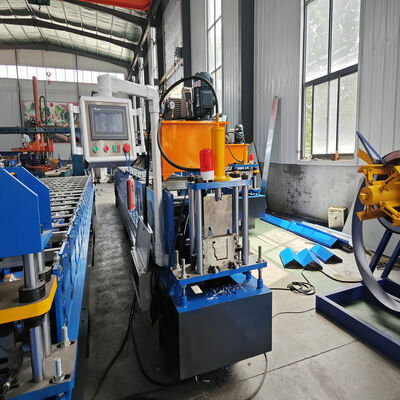

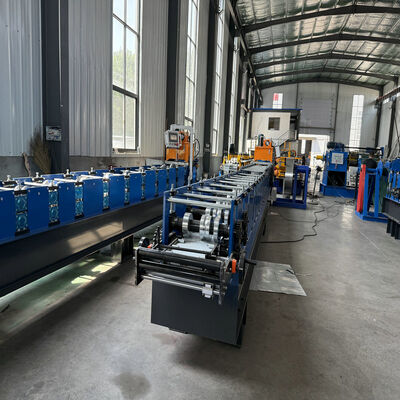

Máquina de moldagem de rolos de corte hidráulico Tipo de perfil de aço K

Máquina de Conformação de Calhas Tipo K com Corte Hidráulico

•


• PARÂMETROS TÉCNICOS

  Especificações da Máquina de Conformação de Calhas

  Máquina de Calhas Sem Costura	Item	Especificação oferecida
  	Máquina de Conformação Principal	5K, 6K, 7K, MEIA-REDONDA 3"/4"/5"/6"
  		(Cada máquina faz um tamanho e configuração)
  	Largura do material	Depende do perfil
  	Velocidade de Laminação	0-10m/min (não inclui tempo de corte)
  	Espessura do material	0.3-0.8mm G250mpa
  	Sistema de Acionamento	• Rolos de acionamento superior e inferior de uretano para acionamento suave, uniforme e sem torção
  	Desbobinador	Desbobinador manual de 3 toneladas (Embutido na máquina)
  	Estações de Rolos	11 estações
  	Material dos Rolos	Aço forjado 45#, revestido com cromo, revestido com borracha
  	Material e Diâmetro do Eixo	ø50mm, material é aço forjado 45#
  	Potência do Motor Principal	3.0kw
  	Mecanismo de Corte (alternativo)	• Guilhotina operada manualmente com embutido
  		• Crimper ou serra de corte
  	Tolerância	±1.5mm/3M
  	Fonte Elétrica	220V/380V, 50HZ, 3 fases
  		Também pode satisfazer a exigência do cliente
  	Forma de Acionamento	Corrente única de 1 polegada

  1. Descrição

  1. A estrutura é simples e a aparência da máquina de calhas é bonita.

  2. A máquina de conformação de calhas adota a estrutura de aço conformada e processa como um todo após a soldagem. Ela tem

  a capacidade de carga forte e operação estável ao operar a máquina.

  3. Todos os componentes da máquina são de empresas de marca famosa, de modo que garantem o funcionamento normal da máquina de forma muito eficaz.

  4. É muito fácil instalar o equipamento e adequado para produção na fábrica.

  5. A máquina possui características de baixo ruído e alta eficiência.

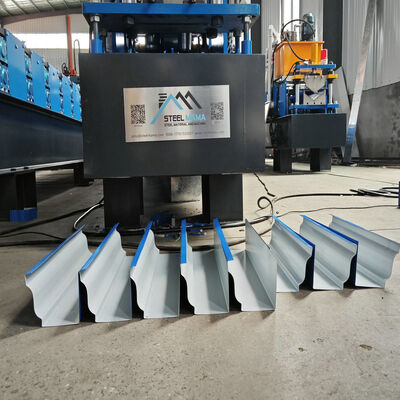

  2. Esboço da Calha












  4. Detalhes Técnicos da Máquina de Conformação de Calhas Tipo K com Corte Hidráulico

  Especificações da Máquina
  Peso	Aproximadamente 7000kgs
  Tamanho	Aproximadamente 12m x 1.1m x 1.2m (comprimento x largura x altura)
  Cor	Cor principal: azul
  	Cor de aviso: amarelo
  Material Bruto Adequado
  Material	Bobinas PPGI e PPGL, Cobre
  Espessura	0.5-0.7mm
  Largura da Bobina	610mm
  Limite de Escoamento	235Mpa
  Principais Parâmetros Técnicos
  Diâmetro dos eixos dos rolos de conformação	55mm
  Quantidade de estações de rolos	25 fileiras
  Velocidade de Conformação de Rolos	Aproximadamente 20m/min
  Material dos rolos de conformação	Aço nº 45, revestido com tratamento cromado
  Material do cortador	Aço para moldes CR12, com tratamento de têmpera
  Sistema de controle	PLC e Conversor
  Requisito de Potência Elétrica	Potência do motor principal: 5.5kw
  	Potência do motor da unidade hidráulica: 5.5kw
  Tensão elétrica	De acordo com o requisito do cliente



  5. Principais Componentes da Máquina de Conformação de Calhas Tipo K com Corte Hidráulico

  Nº	Nome		Quantidade	Observações
  1	Desbobinador		1 conjunto	A critério do cliente
  2	Máquina principal	Dispositivo de pré-corte	1 conjunto	A critério do cliente
  		Dispositivo de alimentação	1 conjunto
  		Sistema de conformação de rolos	1 conjunto

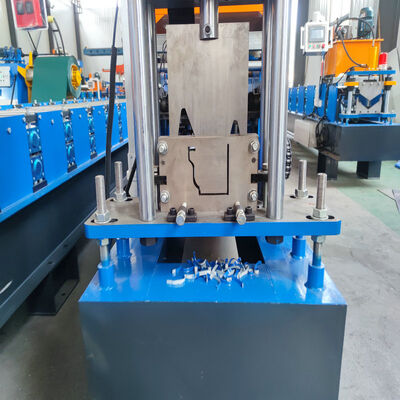

  		Dispositivo de pós-corte	1 conjunto
  		Sistema hidráulico	1 conjunto
  3	Sistema de controle elétrico		1 conjunto
  4	Suporte/Empilhador Automático		1 conjunto	A critério do cliente
