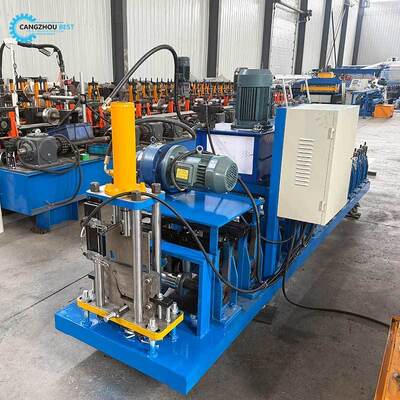

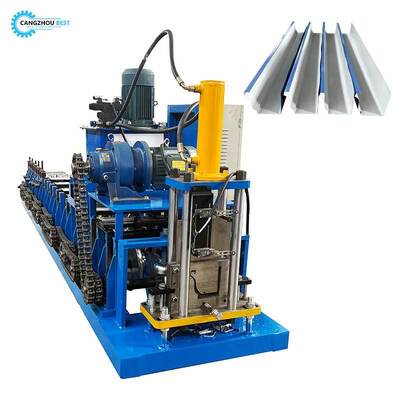

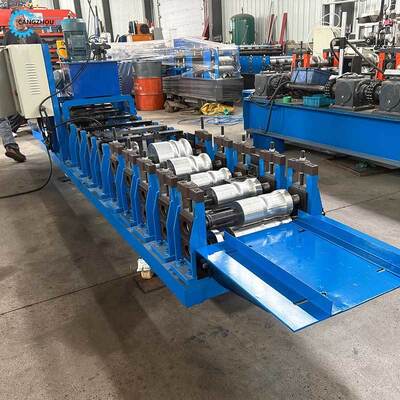

Máquina Portátil de Conformação de Rolos para Calhas em K de Aço com Controle PLC e Corte Hidráulico
Dados Técnicos da Máquina Portátil de Conformação de Rolos para Calhas em K de Aço
| Material da Bobina |
Bobina |
Chapa de aço galvanizado |
| Espessura da Bobina |
0.4-0.6mm |
| Largura da Bobina |
depende do perfil |
| Limite de Escoamento |
250-350Mpa |
| Desbobinador |
Tipo de Desbobinador |
Manual (padrão) ou tipo hidráulico |
| Capacidade de Peso |
3T (padrão), personalizado |
| Conformação Principal de Rolos |
Estação de Conformação |
16 estações, dependendo dos perfis |
| Material dos Rolos |
Aço 45# de alta qualidade, superfície com cromo duro 0.05mm |
| Material do Eixo |
Aço 45# de alta qualidade, temperado |
| Diâmetro do Eixo |
60mm |
| Tipo de Acionamento |
Transmissão por corrente |
| Velocidade de Conformação |
0-15m/min |
| Potência Principal |
5.5KW |
| Dispositivo de Corte |
Tipo de Corte |
Corte hidráulico |
| Material da Matriz de Corte |
Aço Cr12Mov, HRC58-62 |
| Tolerância de Corte |
+/-1.5mm |
| Sistema Elétrico |
Marca do PLC |
marca |
| Marca do Inversor |
Delta |
| Encoder |
Marca OMRON |
| Tela Sensível ao Toque |
Marca MCGS |
| Sistema Hidráulico |
Estação Hidráulica |
Marca Chinesa Famosa |
| Potência Hidráulica |
3KW |
| Mesa de Saída |
Tipo de Mesa |
Mesa simples sem energia |
| Função da Mesa |
Para suportar as chapas perfiladas após o corte |
Lista de Máquinas da Máquina Portátil de Conformação de Rolos para Calhas em K de Aço
| Desbobinador passivo de 3 toneladas |
1 conjunto |
| Máquina principal de conformação de rolos |
1 conjunto |
| Caixa de controle |
1 unidade |
| Estação hidráulica |
1 unidade |
| Mesas de saída |
2 unidades
|
Máquina Portátil de Conformação de Rolos para Calhas em K de Aço
1) Material de processamento: tira de aço
2) Espessura do material: 0.3-0.6mm
3) Tamanho formado em uma máquina: conforme desenho do perfil acima
4) Potência do motor principal: 5.5kw
5) Potência da estação hidráulica: 3kw
6) Produtividade: 4-10m/min
7) Estações de rolos: 10 etapas
8) Material dos rolos: aço Cr12 com tratamento térmico a vácuo, dureza atinge 58HRC-60HRC
9) Material do eixo ativo: aço 45# com tratamento de superfície de alta frequência e processo de retificação
10) Diâmetro do eixo da máquina de conformação de rolos para calhas de aço: Ф60mm
11) Sistema de corte: corte por matriz, corte automático em qualquer comprimento que você precisar
12) Material da lâmina de corte: Cr12MOV
13) Espessura da placa lateral de suporte: 22mm
14) Sistema de controle: sistema de controle de computador PLC Taiwan Delta
15) Dimensão da máquina: Aproximadamente 11000mm*1500mm*1400mm
16) Fonte de alimentação: 380V, 3 Fases, 50Hz (ou conforme sua solicitação)
TECNOLOGIA
Desbobinador manual de 3t → plataforma de guia → máquina principal de conformação de rolos → sistema de corte → mesa de saída de 2m, motores elétricos de 5.5kw, motor elétrico de 4kw na estação hidráulica, sistema de controle PLC
TERMOS DE VENDA
1). Preço da Máquina de Conformação de Rolos para Calhas: Entre em contato conosco, tentaremos oferecer um bom desconto para iniciar nossa cooperação
2). Prazo de pagamento: 30% TT deve ser pago como depósito adiantado, 70% TT antes do envio
Ou 100% LC à vista
3). Embalagem: nua com filme plástico simples e carregada em um contêiner de 20 pés
4). Prazo de entrega: 50 dias úteis após o recebimento do depósito
5). Garantia: 12 meses. Se alguma peça da máquina quebrar, nós a forneceremos gratuitamente.
6). Serviço pós-venda
