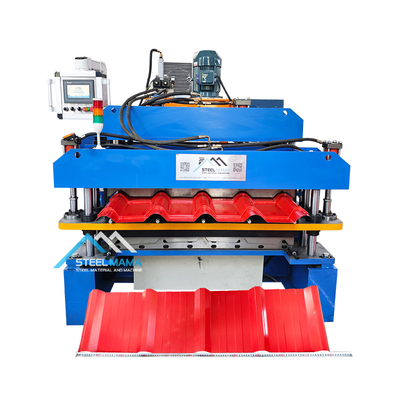

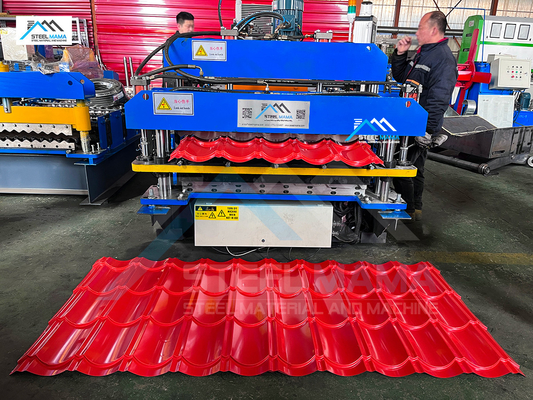

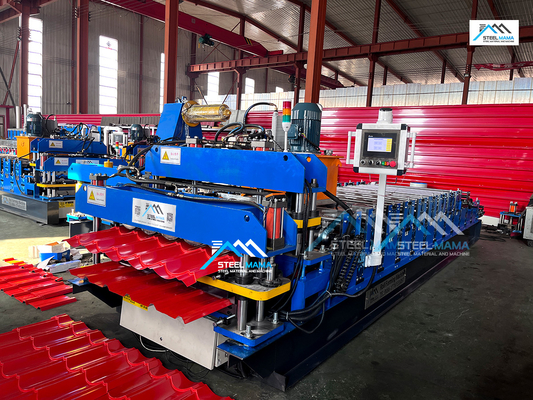

Máquina de Conformação de Chapas de Telhado de Perfil Duplo Controlada por PLC para Produção
Diferentes máquinas de conformação de telhados podem produzir diferentes formas de chapas de aço para telhados e paredes, de acordo com os desenhos de perfil e requisitos do cliente. As chapas de aço para telhados e paredes são novos materiais de construção com diversas espessuras e cores. Os produtos acabados são usados como telhados e paredes de ginásios, aeroportos, teatros, fábricas, armazéns, garagens, centros de exposições, etc.
Parâmetro Principal
| Nome |
Modelo/Nome |
Quantidade |
Descrição Técnica |
| 1. Sistema de Desbobinador |
Desbobinador automático tipo braço (Com controle ultrassônico) |
1 conjunto |
Tipo braço, expansão hidráulica, motor elétrico libera ativamente a chapa, com carro de bobina e braço de pressão. |
| 2. Sistema de Conformação Principal |
Dispositivo de pré-corte |
1 conjunto |
1. Material dos rolos: Aço nº 45 com pintura cromada dura na superfície.
2. Material do eixo do rolo: Aço nº 45
3. Tipo de estrutura de suporte interna do rolo: coluna de guia
4. Motor redutor de velocidade de engrenagem de pinhão cicloidal, rolos traseiros/dianteiros acionados por corrente, parte dos rolos superiores/inferiores acionados por engrenagem
5. Material da lâmina de corte: Cr12 com tratamento de têmpera.
6. Material da matriz de perfuração: adota aço nº 45 com tratamento de nitretação.
|
| Dispositivo de guia de alimentação |
1 conjunto |
| Dispositivo de cobertura de filme |
1 conjunto |
| Sistema de conformação de rolos |
1 conjunto |
| Sistema de prensagem |
2 conjuntos |
| Dispositivo de pós-corte |
1 conjunto |
| Cobertura de segurança completa |
1 conjunto |
| 3. Sistema de Saída |
Mesa de suporte |
2 conjuntos |
Para suportar a chapa acabada |
| 4. Sistema Hidráulico |
1 conjunto |
Estação hidráulica separada para a máquina principal e desbobinador. |
| 5. Sistema de Controle Elétrico |
1 conjunto |
1. Controle PLC, corte automático por encoder em comprimento
2. Estágio de operação: Tela sensível ao toque + botão
3. Frequência CA para ajuste de velocidade
|
Informações Detalhadas
Desbobinador
Desbobinador manual de 5T
Características: O mandril e a base são os dois componentes do desbobinador, o mandril encolhe e expande por dispositivo mecânico manualmente, após fixar a bobina ao mandril, coloque a bobina com o mandril de volta na base.
Potência: Nenhuma;
Potência de abertura e fechamento dos segmentos: Mecânica;
Potência de rotação do segmento: Puxado pelo sistema de conformação;
Número de segmentos: 4 peças;
Faixa de expansão do segmento: 460 ~ 520mm;
Altura do centro do mandril: 0.65m;
Velocidade de alimentação: depende da velocidade da máquina de conformação de rolos;

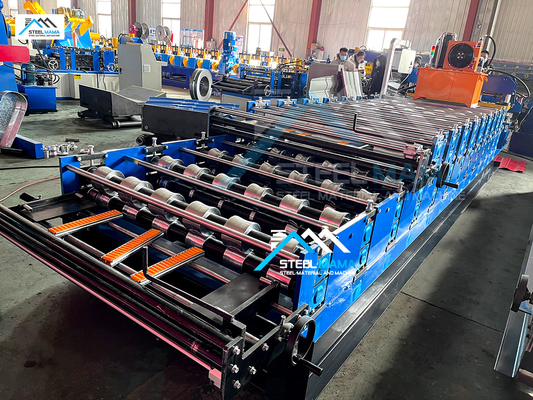

Máquina de conformação de rolos
Rolos: projetados por engenheiros seniores com software Auto-cad, fabricados com aço de alta qualidade 45# por máquinas-ferramentas CNC e revestidos com cromo duro;
Eixo: fabricado com aço de alta qualidade 45# por máquinas-ferramentas CNC;
Estrutura de suporte: parede de aço para guiar a base de rolamento da estação de conformação;
Nº de Estações de Rolos: até 18 grupos
Material dos Rolos: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
Material do eixo: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
Diâmetro do eixo: 70mm
Espessura do painel da estrutura: 14mm
Estrutura inferior: aço perfil H 36#
Dispositivo de corte
Função: a ação de corte é controlada por PLC. A máquina principal para automaticamente e o corte ocorre. Após o corte, a máquina principal inicia automaticamente.
Fonte de alimentação: estação hidráulica;
Estrutura: estrutura de aço soldada;
Interruptor de curso: interruptor fotoelétrico sem contato;
Corte após conformação: corta a chapa após a conformação de rolos no comprimento necessário;
Medição de comprimento: medição automática de comprimento.
Sistema Hidráulico
Estação Hidráulica
É controlado por bomba de óleo de roda dentada. Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba aciona a máquina de corte para iniciar o trabalho de corte.
Equipamento correspondente: O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico, dois tubos hidráulicos e dois conjuntos de válvulas eletromagnéticas.
Adota componentes de sistema hidráulico de marcas de ponta para garantir estabilidade e vida útil, evitando vazamentos.
Fornece a energia inicial para o cortador através de um tanque de óleo fechado. Está desligado sem corte, o que pode economizar energia.
Sistema de Controle Elétrico
Medição automática de comprimento: uma unidade de ferramenta de medição de comprimento que é levemente pressionada na superfície da chapa de aço; a ferramenta rola com a velocidade de movimento da chapa de aço e, em seguida, detecta para medir seu comprimento; a imprecisão do comprimento pode ser corrigida facilmente.
Medição automática de quantidade;
PLC é usado para controlar comprimento e quantidade. A máquina cortará automaticamente no comprimento e parará quando a quantidade necessária for atingida;
Painel de controle: Interruptor tipo botão, display LED de comprimento e quantidade;
Unidade de comprimento: milímetro;
Função de proteção contra sobrecarga do motor, sobrecorrente do sistema, curto-circuito;
Exibe o comprimento total e a quantidade total produzida.
Fluxo de Processo
