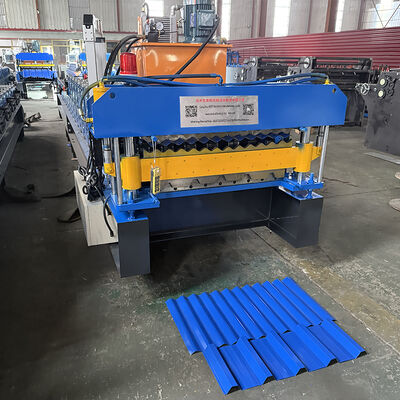

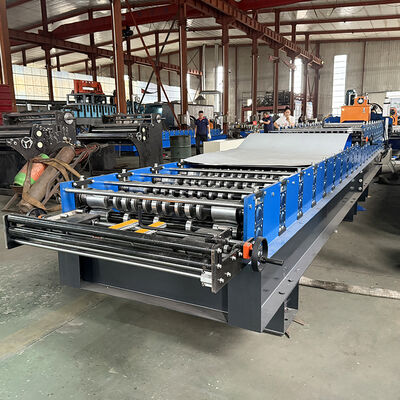

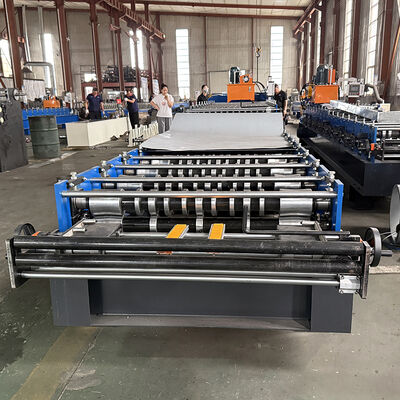

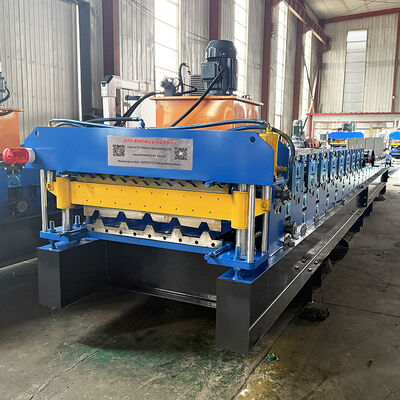

Máquina de conformação de rolos de chapa de telhado de dupla camada de alta nervura e ondulada popular da África do Sul e Zimbábue

Descolador manual de 5T

Características: o mandril e o porão são os dois componentes do descoilador, o mandril é encolhido expandindo-se por dispositivo mecânico manualmente, após fixar a bobina para o mandril,Então, coloque de volta a bobina com mandril juntos para o porão.

Potência: nenhuma;

Potência de abertura e fechamento dos segmentos: Mecânica;

Potência de rotação do segmento: puxar por sistema de formação;

Número de segmentos: 4 unidades;

Intervalo de expansão do segmento: 460 ~ 520 mm;

Altura do centro do mandril: 0,65 m;

Velocidade de alimentação: depende da velocidade da máquina de moldagem de rolos;

Rolos: concebidos por engenheiros superiores com software Auto-cad, fabricados com aço de alta qualidade 45# por máquinas-ferramentas CNC e revestidos com cromo duro;

O eixo: fabricado com aço de alta qualidade 45# por máquinas-ferramentas CNC;

Quadro de suporte: painel de aço para guiar o porão do rolamento da estação de formação;

Número de estações de rolos: até 18 grupos
Material para rolos: aço de alta qualidade 45# polido e revestido com cromo HRC55-60°
Material para o eixo: aço de alta qualidade 45# polido e revestido com cromo HRC55-60°

Diâmetro do eixo: 70 mm

Espessura do painel do quadro:14 mm

Quadro inferior: aço de secção H 36#

Função: a ação de corte é controlada por PLC. A máquina principal para automaticamente e o corte ocorre. Após o corte, a máquina principal começa automaticamente.

Fornecimento de energia: estação hidráulica;

Quadro: quadro de aço de soldadura;

Comutador de curso: comutador fotoelétrico sem contacto;

Corte após moldagem: corte da folha após moldagem em rolos até ao comprimento exigido;

Medição do comprimento: medição automática do comprimento.

Estação hidráulica

Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba impulsiona a máquina de corte para iniciar o trabalho de corte.

Equipamento de ignição: o sistema inclui um conjunto de tanques hidráulicos, um conjunto de bombas hidráulicas de óleo, dois tubos hidráulicos e dois conjuntos de válvulas de electromagnetismo.

Os componentes do sistema hidráulico da marca superior são adotados para garantir a estabilidade e a vida útil, evitar fugas.

Fornece a energia inicial para o cutter através de um tanque de óleo fechado.

Medição automática de comprimento: uma unidade de ferramenta de medição de comprimento que é levemente pressionada na superfície da chapa de aço;o pedágio vai rolar com a velocidade de movimento da chapa de aço e, em seguida, sentido para medir o seu comprimentoA inexatidão do comprimento pode ser facilmente corrigida.

Medição automática de quantidades;

O PLC é usado para controlar o comprimento e a quantidade.

Painel de controlo: interruptor de botão, comprimento e quantidade do ecrã LED;

Unidade de comprimento: milímetro;

Função de protecção contra sobrecarga do motor, sobrecorrência do sistema e curto-circuito;

Indicar o comprimento total e a quantidade total produzida.
