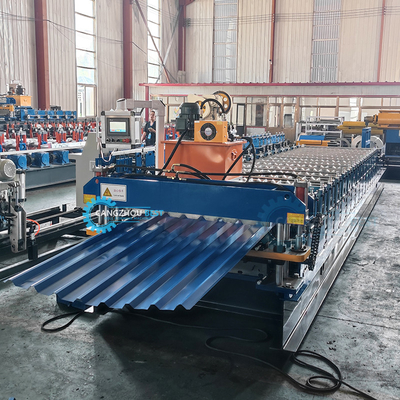

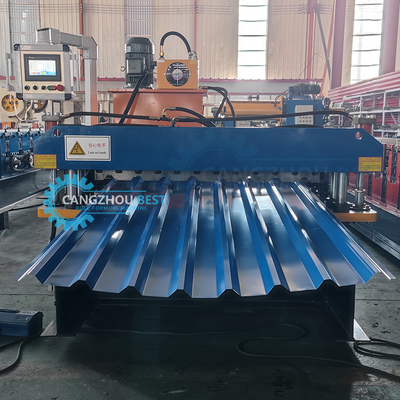

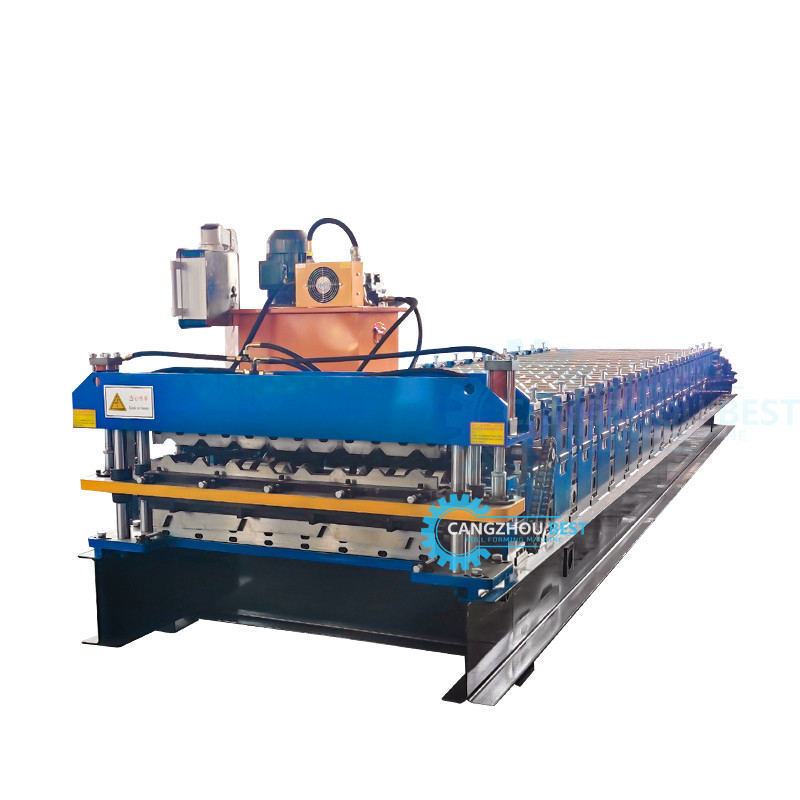

Máquina hidráulica automática de moldagem de folhas de telhado

Máquina hidráulica automática de moldagem de folhas de telhado

Diferentes máquinas de formação de painéis de telhado podem produzir diferentes formas de chapas de parede de telhado de aço de acordo com os desenhos e requisitos do perfil do cliente.As folhas de parede são novos materiais de construção de várias espessuras e coresOs produtos acabados são utilizados como telhado e paredes de ginásios, aeroportos, teatros, fábricas, armazéns, garagens, centros de exposições, etc.

WFluxo de trabalho:

Decoiler ---- alimentação ---- formação de rolos ---- corte ao comprimento ---- tabela de saída

MParâmetro técnico:

1. DECOILER
(1) Largura máxima: 1250 mm
(2) Diâmetro interno: Φ450 Φ550 mm
(3) Diâmetro de saída: 1500 mm
(4) Capacidade de carga máxima: 5000 kgs

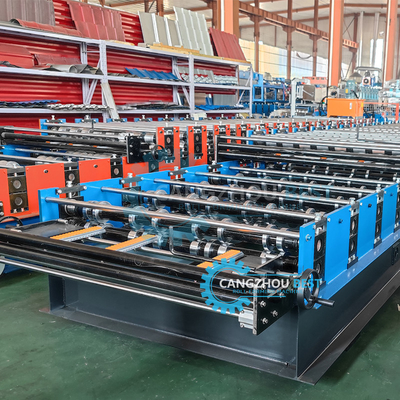

2. Máquina para formar rolos
(1) Espessura do material: 0,2-0,8 mm PPGI e GI

(2) Número de estações de rolos: 16 grupos
(3) Material para rolos: aço de alta qualidade 45* polido e revestido com cromo HRC55­60°
(4) Material para o eixo: aço de alta qualidade 45* polido e revestido com cromo HRC55­60°

(5) Diâmetro do eixo: 70 mm

(6) Espessura do painel do quadro: 20 mm

(7) Quadro inferior: aço 350 H
(8) Potência do motor: 3 kW

(9) Tipo de motor: 1"Cadeia
(10)Velocidade: 8-12 m/min

3. Dispositivo de corte

(1)Material para corte modular: aço Cr12 após tratamento
(2)Dureza para tratamento térmico:HRC55 60°
(3) Tipo de corte: hidráulico, automático
(4) Motor para suporte hidráulico: 3 kW

4.Caixa de controlo do PLC
(1) Tipo: Sistema de controlo de frequência PLC com ecrã táctil
(2) PLC Marca: Delta
(3) Marca do codificador: Omron

(4)Erro de comprimento: ±2 mm

(5)Tensão: 380v/50HZ, 3 fases

Instalação e formação:

1 Se os compradores visitarem a nossa fábrica e verificarem a máquina, ensinaremos como instalar e usar a máquina e também treinaremos os seus trabalhadores/técnicos cara a cara.
2 Sem visita, enviaremos-lhe o manual de utilização e vídeo para lhe ensinar a instalar e operar.
3Se o comprador precisa do nosso técnico para ir à sua fábrica local, por favor organize bilhetes de ida e volta, comida e hotel e salário diário USD100, custo de visto e coisas necessárias.

A nossa fábrica

Cangzhou Best Machinery Manufacturing Co., Ltd. é um fabricante profissional envolvido em máquinas de formação de rolos a frio de alta qualidade.Nosso engenheiro profissional envolvido no design de máquina de formação de rolos a frio por mais de 20 anos, tem uma riqueza de conceito de design.

Nós especializados na produção de C / Z / U máquina de formação de rolos de purlin, deck máquina de formação de rolos de piso, porta série máquina de formação de rolos, caixa de cabo máquina de formação de rolos,Máquina de moldagem de rolos de painéis de telhado/parede, máquina de moldagem de rolos de aço leve, máquina de moldagem de rolos K-span, máquina de moldagem de rolos de canalização de água, máquina de moldagem de rolos de azulejos vidrados/capas de bordas, máquina de moldagem de rolos de corrimão de rodovias,linha de produção de painéis sandwich, máquina de moldagem de rolos, máquina de cortar, máquina de dobrar e cortar, alguns equipamentos auxiliares.
