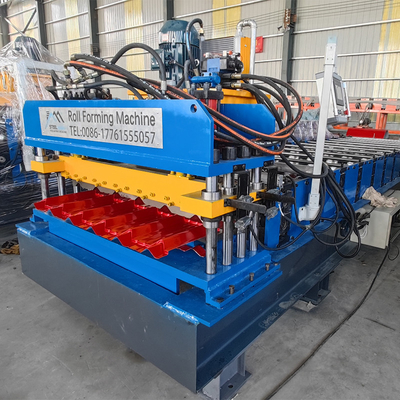

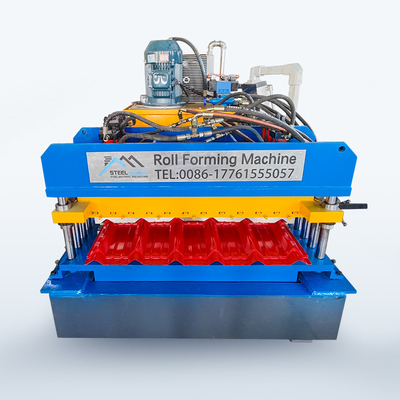

Máquina de moldagem de folhas de revestimento de telhado de camadas duplas com contador de alta precisão

Máquina de moldagem de folhas de revestimento de telhado de camadas duplas com contador de alta precisão

Esta máquina de formação de rolos de telhado e parede de folha de aço colorida é perfeitamente combinada com duas máquinas de modelos diferentes, isso pode economizar espaço e também é fácil de operar.Os dois modelos são escolhidos de acordo com as necessidades dos clientes.

Máquina de formação de rolos de telhado e parede de folha de aço colorida de camada dupla consiste em plataforma de alimentação, núcleo de moldagem principal, mecanismo de corte, estação hidráulica, gabinete de controle de computador,Contador de alta precisão e assim por diante

Informações pormenorizadas

Decoiler

Descolador manual de 5T

Características: o mandril e o porão são os dois componentes do descoiler, o mandril é encolhido expandindo-se por dispositivo mecânico manualmente, após fixar a bobina no mandril,Então, coloque de volta a bobina com mandril juntos para o porão.

Potência: nenhuma;

Potência de abertura e fechamento dos segmentos: Mecânica;

Potência de rotação do segmento: puxar por sistema de formação;

Número de segmentos: 4 unidades;

Intervalo de expansão do segmento: 460 ~ 520 mm;

Altura do centro do mandril: 0,65 m;

Velocidade de alimentação: depende da velocidade da máquina de moldagem de rolos;

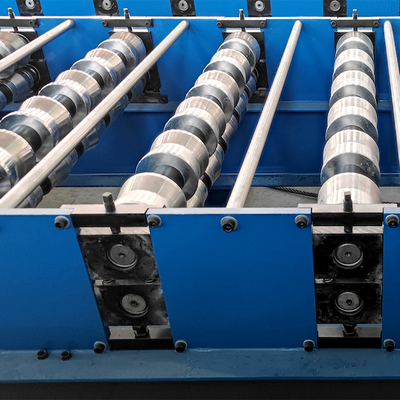

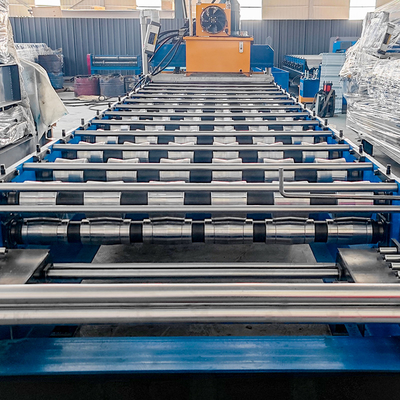

Máquina de moldagem de rolos

Rolos: concebidos por engenheiros superiores com software Auto-cad, fabricados com aço de alta qualidade 45# por máquinas-ferramentas CNC e revestidos com cromo duro;

O eixo: fabricado com aço de alta qualidade 45# por máquinas-ferramentas CNC;

Quadro de suporte: painel de aço para guiar o porão do rolamento da estação de formação;

Número de estações de rolos: até 18 grupos
Material para rolos: aço de alta qualidade 45# polido e revestido com cromo HRC55-60°
Material para o eixo: aço de alta qualidade 45# polido e revestido com cromo HRC55-60°

Diâmetro do eixo: 70 mm

Espessura do painel do quadro:14 mm

Quadro inferior: aço de secção H 36#

Dispositivo de corte

Função: a ação de corte é controlada por PLC. A máquina principal para automaticamente e o corte ocorrerá. Após o corte, a máquina principal começará automaticamente.

Fornecimento de energia: estação hidráulica;

Quadro: quadro de aço de soldadura;

Comutador de curso: comutador fotoelétrico sem contacto;

Corte após moldagem: corte da folha após moldagem em rolos até ao comprimento exigido;

Medição do comprimento: medição automática do comprimento.

Sistema hidráulico

Estação hidráulica

Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba impulsiona a máquina de corte para iniciar o trabalho de corte.

Equipamento de ignição: O sistema inclui um conjunto de tanques hidráulicos, um conjunto de bombas hidráulicas de óleo, dois tubos hidráulicos e dois conjuntos de válvulas de electromagnetismo.

Os componentes do sistema hidráulico da marca superior são adotados para garantir a estabilidade e a vida útil, evitar fugas.

Fornece a energia inicial para o cortador através de um tanque de óleo fechado.

Sistema de controlo elétrico

Medição automática de comprimento: uma unidade de ferramenta de medição de comprimento que é levemente pressionada na superfície da chapa de aço;o pedágio vai rolar com a velocidade de movimento da chapa de aço e, em seguida, sentido para medir o seu comprimentoA inexatidão do comprimento pode ser facilmente corrigida.

Medição automática de quantidades;

O PLC é usado para controlar o comprimento e a quantidade.

Painel de controlo: interruptor de botão, comprimento e quantidade do ecrã LED;

Unidade de comprimento: milímetro;

Função de protecção contra sobrecarga do motor, sobrecorrência do sistema e curto-circuito;

Indicar o comprimento total e a quantidade total produzida.

Porque escolheu-nos?

1Somos um fabricante profissional, por isso podemos oferecer melhor preço e serviço pós-venda e menor tempo de entrega.

2Temos forte capacidade de design e técnica, podemos projetar e fabricar como exigência do cliente.

3A nossa fábrica tem certificado ISO 9001 aprovado.

4Temos muita experiência em instalação e formação no estrangeiro.

5Exportámos com sucesso as nossas máquinas para mais de 90 países, todos recebemos bons comentários.

6Oferecemos uma garantia gratuita de dois anos para todos os nossos itens.

Fluxo de processos
