Folha de perfil SGS R101 IBR Máquina de produção de azulejo de camada dupla com eficiência energética

Folha de perfil de uso de telhado R101 IBR e máquina para fabricar telhado de camada dupla de telha vitrificada

Esta máquina formadora de rolos de dupla camada de chapa de aço colorida combina perfeitamente duas máquinas de modelos diferentes, isso pode economizar espaço e também é fácil de operar.Os dois modelos são escolhidos de acordo com a necessidade do cliente.

A máquina formadora de rolos de parede e telhado de chapa de aço colorida consiste em plataforma de alimentação, núcleo de moldagem principal, mecanismo de corte, estação hidráulica, gabinete de controle de computador, contador de alta precisão e assim por diante

Informações detalhadas

Desbobinador

Desbobinador manual 5T

Características: O mandril e o porão são os dois componentes do desbobinador, o mandril está encolhendo e expandindo manualmente por dispositivo mecânico, depois de fixar a bobina no mandril, em seguida, coloque de volta a bobina com o mandril juntos no porão.

Potência: Nenhuma;

Potência de abertura e fechamento de segmentos: Mecânica;

Poder de rotação do segmento: Tração por sistema de conformação;

Número de segmento: 4pcs;

Gama de expansão do segmento: 460 ~ 520mm;

Altura do centro do mandril: 0,65m;

Velocidade de alimentação: depende da velocidade da máquina formadora de rolos;

Máquina formadora de rolos

Rolos: projetados por engenheiros seniores com software Auto-cad, fabricados com aço de alta qualidade 45 # por máquinas-ferramenta CNC e revestidos com cromo duro;

Eixo: fabricado com aço de alta qualidade 45# por máquinas-ferramenta CNC;

Estrutura de suporte: placa de aço para guiar o porão do mancal da estação de conformação;

NÃO.de estações de rolos: até 18 grupos
Material para rolos: aço de alta qualidade 45# polido e revestido com cromo HRC55-60°
Material do eixo: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°

Diâmetro do eixo: 70mm

Espessura do painel do quadro: 14mm

Estrutura inferior: aço de seção H 36#

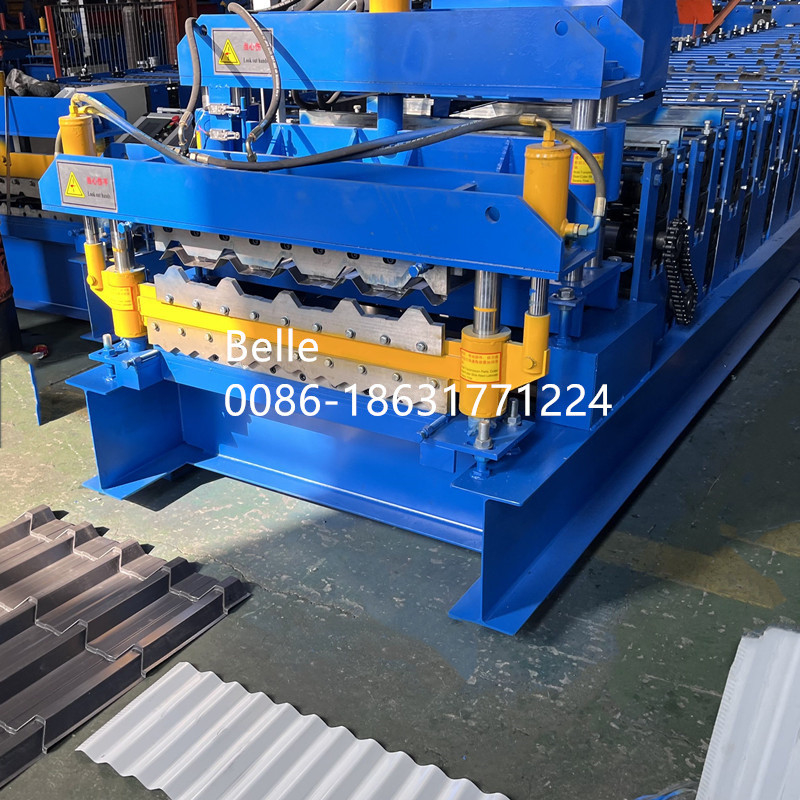

dispositivo de corte

Função: a ação de corte é controlada pelo PLC.A máquina principal pára automaticamente e o corte é feito.Após o corte, a máquina principal iniciará automaticamente.

Fonte de alimentação: estação hidráulica;

Estrutura: estrutura de aço de soldagem;

Interruptor de curso: interruptor fotoelétrico sem contato;

Corte após a conformação: corte a folha após a conformação do rolo no comprimento necessário;

Medição de comprimento: medição automática de comprimento.

Sistema hidráulico

estação hidráulica

É controlado pela bomba de óleo da roda dentada.Depois de encher o óleo hidráulico no tanque de óleo hidráulico, a bomba aciona a máquina de corte para iniciar o trabalho de corte.

Equipamento de jogo: O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico, dois tubos hidráulicos e dois conjuntos de válvulas de eletromagnetismo.

Componentes do sistema hidráulico de marca superior adotados para garantir a estabilidade e a vida útil, evitando vazamentos.

Fornece a energia inicial ao cortador através de um tanque de óleo fechado.Está desligado sem cortar, o que pode economizar energia.

Sistema de controle elétrico

Medição automática de comprimento: uma unidade de ferramental de medição de comprimento que é levemente pressionada na superfície da chapa de aço;o pedágio rolará com a velocidade de movimento da chapa de aço e, em seguida, medirá seu comprimento;a imprecisão do comprimento pode ser corrigida facilmente.

Medição automática de quantidade;

O PLC é usado para controlar o comprimento e a quantidade.A máquina cortará automaticamente no comprimento e parará quando a quantidade necessária for alcançada;

Painel de controle: Interruptor tipo botão, comprimento e quantidade do display LED;

Unidade de comprimento: milímetro;

Sobrecarga do motor, sobrecorrente do sistema, função de proteção contra curto-circuito;

Exibir comprimento total e quantidade total produzida.

Porque escolher-nos ?

1. Nós somos fabricantes profissionais, então podemos oferecer um melhor preço e serviço pós-venda e menor tempo de entrega.

2. Temos forte design e capacidade técnica, podemos projetar e fabricar conforme a exigência do cliente.

3. Nossa fábrica foi aprovada pelo certificado ISO 9001.

4. Temos muita experiência em instalação e treinamento no exterior.

5. Nós exportamos com sucesso nossas máquinas para mais de 90 países, todos nós recebemos um bom feedback.

6. Oferecemos uma garantia gratuita de dois anos para todos os nossos itens.

7. Marca OEM.

Fluxo de processo
