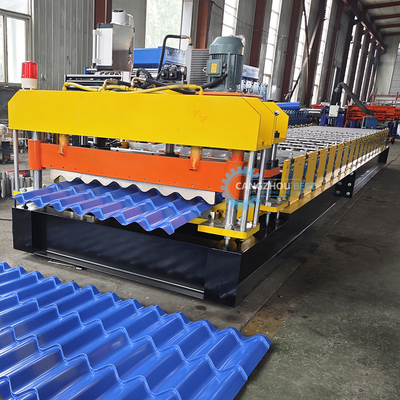

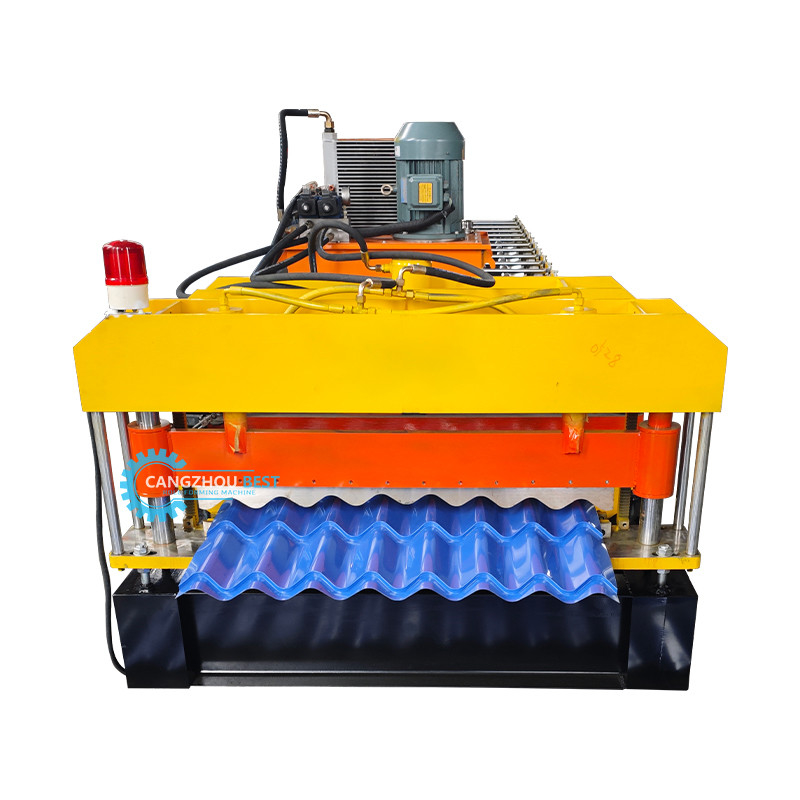

Máquina formadora de telha de telhado de metal
Diferentes máquinas formadoras de painéis de telhado podem produzir diferentes formatos de chapas de aço para paredes de telhado de acordo com os desenhos e requisitos do perfil do cliente. O telhado de aço e as placas de parede são novos materiais de construção com diversas espessuras e cores. Os produtos acabados são utilizados como telhados e paredes de ginásios, aeroportos, teatros, fábricas, armazéns, garagens, centros de exposições, etc.
Parâmetro principal
| Nome |
Modelo/Nome |
Quantidade |
Descrição Técnica |
| 1. Sistema desbobinador |
Desbobinador automático tipo braço (com controle ultrassônico) |
1 conjunto |
Motor elétrico tipo braço, expansível hidráulico, libera ativamente a folha, com carrinho de bobina e braço de pressão. |
| 2. Sistema de formação principal |
Dispositivo de pré-cisalhamento |
1 conjunto |
1.Material do rolo:Aço No.45 com superfície pintada em cromo duro.
2. Material do eixo do rolo: No.45
3. Tipo de estrutura de suporte interna do rolo: coluna guia
4. Motor redutor de velocidade de engrenagem de pino cicloidal, acionamento dos rolos traseiros / dianteiros acionados por corrente, parte dos rolos superiores / inferiores acionados por engrenagem
5. Material da lâmina de corte Cr12 tratamento temperado
6. O material da matriz de puncionamento adota aço No.45 com tratamento de nitreto.
|
| Dispositivo guia de alimentação |
1 conjunto |
| Dispositivo de cobertura de filme |
1 conjunto |
| Sistema formador de rolo |
1 conjunto |
| Sistema de prensagem |
2 conjuntos |
| Dispositivo pós-corte |
1 conjunto |
| Cobertura de segurança completa |
1 conjunto |
| 3. Sistema de saída |
Mesa de apoio |
2 conjuntos |
Para apoiar a placa acabada |
| 4. Sistema hidráulico |
1 conjunto |
Estação hidráulica separada para a máquina principal e desbobinador. |
| 5. Sistema de controle elétrico |
1 conjunto |
1. Controle PLC, corte automático do codificador em comprimento
2. Estágio de operação: Tela sensível ao toque + botão
3. Frequência CA para ajustar a velocidade
|
Informações detalhadas
Desbobinador
desbobinador manual 5T
Características: O mandril e o porão são os dois componentes do desbobinador, o mandril está encolhendo e se expandindo manualmente por um dispositivo mecânico, após fixar a bobina no mandril e, em seguida, colocar de volta a bobina com o mandril junto no porão.
Poder: Nenhum;
Potência de abertura e fechamento de segmentos: Mecânica;
Potência de rotação do segmento: Sistema de tração por conformação;
Número de segmento: 4pcs;
Faixa de expansão do segmento: 460 ~ 520 mm;
Altura do centro do mandril: 0,65m;
Velocidade de alimentação: depende da velocidade da máquina formadora de rolos;

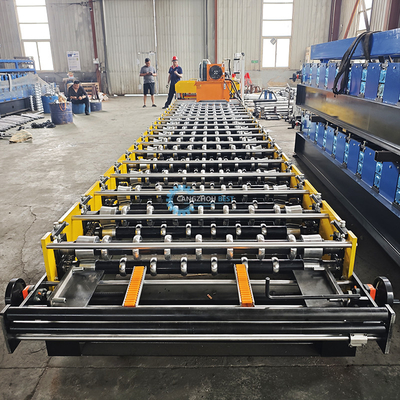

Máquina formadora de rolo
Rolos: projetados por engenheiros seniores com software Auto-cad, fabricados com aço 45# de alta qualidade por máquinas-ferramentas CNC e revestidos com cromo duro;
Eixo: fabricado com aço de alta qualidade 45# por máquinas-ferramentas CNC;
Estrutura de suporte: painel de aço para guiar o porão da estação de formação;
NÃO. de estações de rolos: até 18 grupos
Material para rolos: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
Material do eixo: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
Diâmetro do eixo: 70mm
Espessura do painel da estrutura: 14mm
Estrutura inferior: aço de seção H 36#
Dispositivo cortador
Função: a ação de corte é controlada por PLC. A máquina principal para automaticamente e o corte será realizado. Após o corte, a máquina principal iniciará automaticamente.
Fonte de alimentação: estação hidráulica;
Estrutura: estrutura de aço de soldagem;
Interruptor de curso: interruptor fotoelétrico sem contato;
Corte após a conformação: corte a folha após a conformação do rolo no comprimento necessário;
Medição de comprimento: medição automática de comprimento.
Sistema hidráulico
Estação hidráulica
É controlado pela bomba de óleo da roda dentada. Depois de encher o tanque de óleo hidráulico com óleo hidráulico, a bomba aciona a máquina de corte para iniciar o trabalho de corte.
Equipamento correspondente: O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico, dois tubos hidráulicos e dois conjuntos de válvulas de eletromagnetismo.
Adotou componentes do sistema hidráulico de marca superior para garantir a estabilidade e a vida útil, evitando vazamentos.
Fornece a energia inicial ao cortador através de um tanque de óleo fechado. Está desligado sem cortar, o que pode economizar energia.
Sistema de controle elétrico
Medição automática de comprimento: ferramenta de uma unidade de medição de comprimento que é levemente pressionada na superfície da chapa de aço; o pedágio rolará com a velocidade de movimento da chapa de aço e então medirá seu comprimento; a imprecisão do comprimento pode ser facilmente corrigida.
Medição automática de quantidade;
PLC é usado para controlar comprimento e quantidade. A máquina cortará automaticamente no comprimento certo e parará quando a quantidade necessária for alcançada;
Painel de controle: Interruptor tipo botão, comprimento e quantidade do display LED;
Unidade de comprimento: milímetro;
Sobrecarga do motor, sobrecorrente do sistema, função de proteção contra curto-circuito;
Exibir o comprimento total e a quantidade total produzida.
Fluxo do Processo
Nossa fábrica
| 1.Como pedir a cotação precisa da máquina para fabricar estruturas? |
| 1.) Normalmente fornecemos a cotação precisa com base no perfil do desenho, portanto, se você deseja obter a cotação precisa, mostre-nos primeiro o perfil do desenho. |
| 2.) A máquina pode ser projetada em vários tipos e métodos, pois a estrutura da máquina, marca PLC, marca do motor afetarão o preço. |
| 2. Condições de pagamento: |
| 30% T/T, Saldo a ser pago antes do envio após a inspeção. Também aceitamos o pagamento L/C, O/A, D/P. |
| 3. Qual é o seu serviço pós-venda? |
| O período de garantia da máquina para fabricação de estrutura é de 24 meses, se as peças quebradas não puderem ser reparadas, podemos enviar novas para substituir gratuitamente, mas você mesmo precisa pagar o custo expresso. |
| |
| 4. Como visitar sua empresa? |
| a.Voar para o aeroporto de Pequim: De trem de alta velocidade de Pequim Nan para Cangzhou Xi (1 hora), então podemos buscá-lo. |
| b.Voar para o aeroporto de Xangai: De trem de alta velocidade de Xangai Hongqiao para Cangzhou Xi (4,5 horas), então podemos buscá-lo. |
