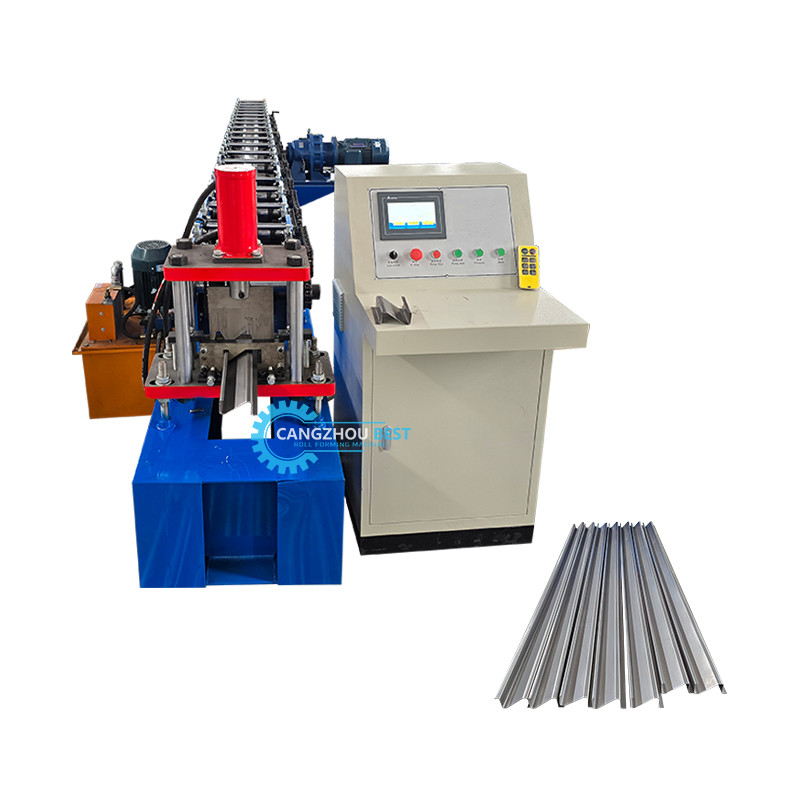

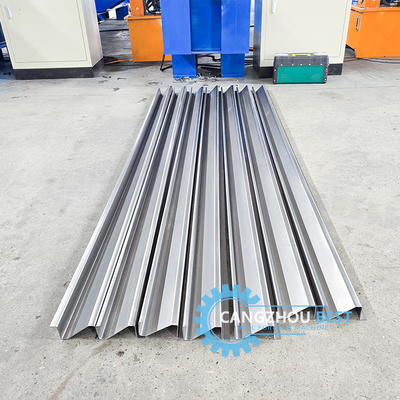

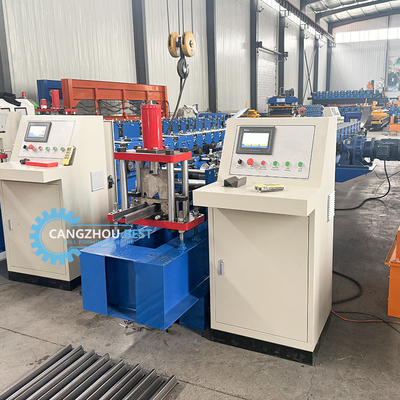

Máquina de Conformação de Rolo para Peça de Contato em Forma de Z Personalizada do Sistema Vertical

Máquina de Conformação de Rolo para Peça de Contato em Z Personalizada do Sistema Vertical ​

Fluxo de trabalho
Desbobinador-----alimentação------conformação de rolo--------corte----mesa de saída

Componentes da máquina

1. DESBOBINADOR
(1) Largura Máx.: 500mm
(2) Diâmetro Interno: Φ450 – Φ550 mm
(3) Diâmetro Externo: 1500 mm
(4) Capacidade Máx. de Carga: 3000 kgs

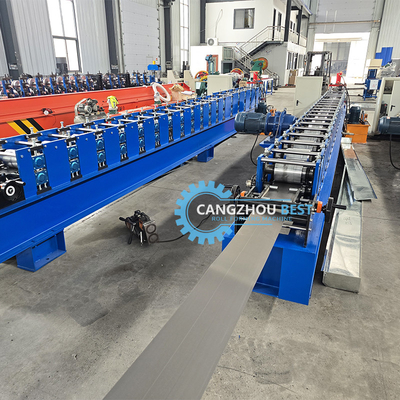

2. MÁQUINA DE CONFORMAÇÃO DE ROLO
(1) Espessura do Material: 1.2-2.0mm PPGI e GI

(2) N.º de estações de rolos: 18 grupos
(3) Material para Rolos: Aço Cr 12 polido e revestido com cromo HRC58-62°
(4) Material para eixo: aço 45# de alta qualidade polido e revestido com cromo HRC58-62°

(5) Diâmetro do eixo: 80mm

(6) Painel da estrutura: 20mm

(7) Estrutura inferior: soldagem de tubo de aço
(8) Potência do motor: 7.5kw

(9) Tipo de acionamento: corrente

(10) Velocidade: 8-12m//min

3 DISPOSITIVO DE CORTE

(1) Material para o Módulo de Corte: Aço Cr12 após tratamento

(2) Dureza para Tratamento Térmico: HRC58 – 62°

(3) Tipo de Corte: Cortador Voador, corte sem parar

(4) Motor para Suporte Hidráulico: 3kw

4.CAIXA DE CONTROLE PLC
(1) Tipo: Sistema de Controle de Frequência PLC com tela sensível ao toque
(2) Marca do PLC: Delta

(3) Marca do Encoder: Omron

(4) Erro de Comprimento: ±2mm

(5) Idioma: Inglês e Chinês

(6) Tensão: 380v/50HZ, 3 Fases

(depende da exigência do cliente)

5. ESTAÇÃO DA BOMBA HIDRÁULICA (1) Tipo de óleo: óleo hidráulico 46#
(2) Marca da bomba: Marca China
(3) Ventoinha de arrefecimento

6. MESA DE SUPORTE DE PRODUÇÃO

(1) Tipo sem energia

(2) Comprimento: 2m
