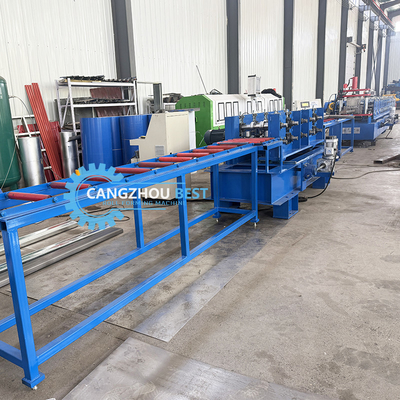

Máquina hidráulica de moldagem de rolos de aço galvanizado

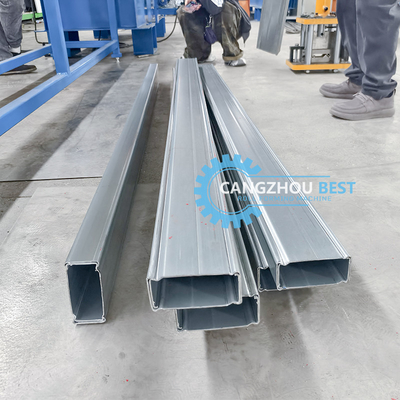

Máquina de moldagem de rolos de madeira galvanizada de perfil de caixa de feixe de tamanho múltipla

Fluxo de trabalho
Decoiler ---- alimentação ---- nivelamento ------ formação de rolos ------ corte ---- tabela de saída ---- máquina de costura

Componente da máquina

Decolagens
Máquina de moldagem
Dispositivo de corte ------------------------------------ 1 conjunto
Caixa de controlo PLC -----------------------------1 conjunto
Estação de bomba hidráulica
Dispositivo de perfuração hidráulica

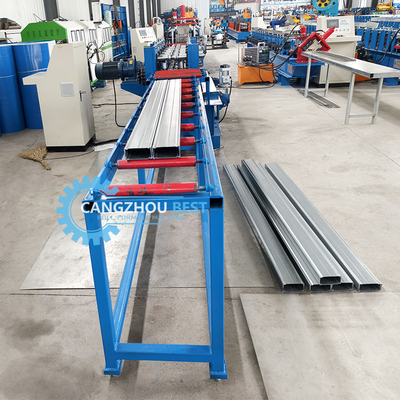

Tabela de apoio à produção
Máquina de costura

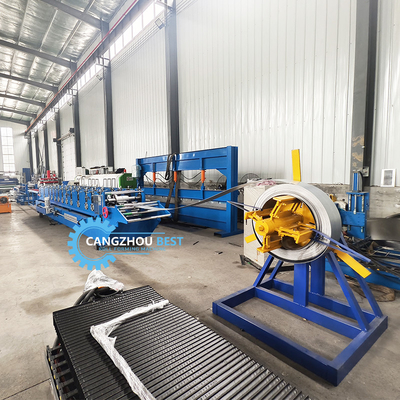

Decoiler





Máquina para formar rolos
Espessura do material: 1,5-2 mm
Rodas: 13 grupos
Material para rolos: aço Gcr15 polido e revestido com cromo HRC55-60°
Material para o eixo: aço de alta qualidade n.o 45 após tratamento
Diâmetro do eixo: 80 mm
Espessura do painel do quadro: 20 mm
Quadro inferior: aço de secção H 36#
Potência do motor: 11 kw
Tipo de motor: "Cadeia"

Dispositivo de corte



PLC



Bomba hidráulica



Instalação e formação:
1 Se os compradores visitarem a nossa fábrica e verificarem a máquina, ensinaremos como instalar e usar a máquina e também treinaremos os seus trabalhadores/técnicos cara a cara.
2 Sem visita, enviaremos-lhe um manual de utilização e um CD para lhe ensinar a instalar e operar.
3 Se o comprador precisar do nosso técnico para ir à sua fábrica local, por favor organize comida e alojamento e outras coisas necessárias.
Fotografias automáticas
