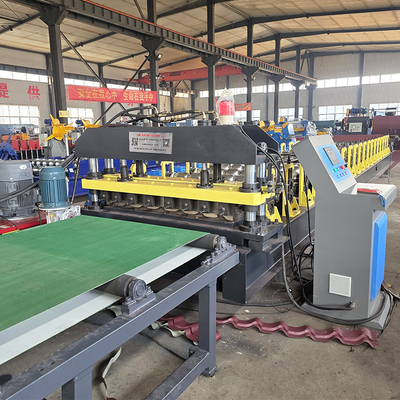

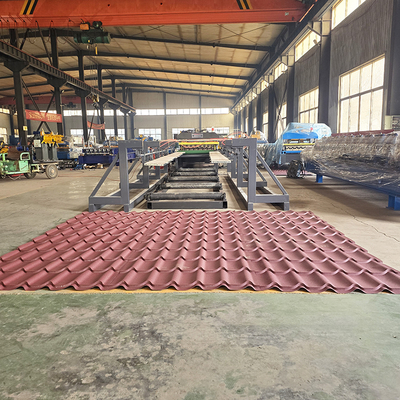

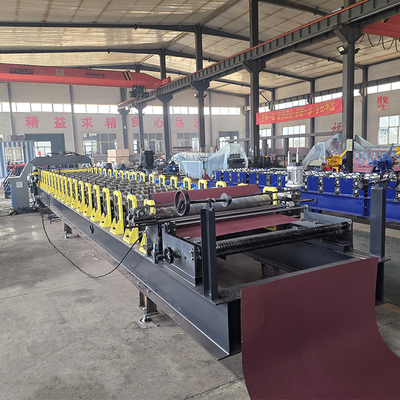

Máquina de Conformação de Rolo para Telha de Aço Colorido Automática
Parâmetros do Produto
|
Material adequado
|
PPGI GI AL
|
|
Largura da bobina
|
914/925/1000/1200/1220/1250mm como personalizado
|
|
Espessura
|
0.3-0.8mm como personalizado
|
|
Potência
|
380V 50Hz 3 Fases como personalizado
|
|
Motor principal
|
5.5KW Siemens
|
|
Motor hidráulico
|
4KW Siemens
|
|
Velocidade
|
15-30m/min
|
|
Estações de conformação
|
12-18 fileiras
|
|
Material do rolo
|
Aço Cr12 com tratamento térmico a vácuo HRC57°-60°
|
|
Material do eixo
|
Aço 45# temperado e revenido
|
|
Diâmetro do eixo
|
75mm
|
|
Corrente
|
1.2 polegadas
|
|
Tela HMI
|
Delta, Tela sensível ao toque
|
|
PLC
|
Delta, Siemens
|
|
Precisão de processamento
|
Dentro de 1mm
|
|
Tamanho
|
7.6m×1.5m×1.2m
|
|
Peso
|
4.5T
|
Lista da máquina:
| Nº |
Máquina |
Qtd. |
|
| 1 |
Carregador de Parafuso para Extrusora |
1 conjunto |
Linha Principal de Extrusão de Telha
Formação de Telha de Cumeeira
|
| 2 |
Extrusora de Parafuso Duplo Paralelo (PVC) |
1 conjunto |
| 3 |
Carregador a Vácuo e Funil de Secagem |
1 conjunto |
| 4 |
Extrusora de Parafuso Único (ASA) |
1 conjunto |
| 5 |
Molde de Extrusão e Distribuidor |
1 conjunto |
| 6 |
Molde de Calibração e Dispositivo de Corte |
1 conjunto |
| 7 |
Unidade de Retirada |
1 conjunto |
| 8 |
Cortador |
1 conjunto |
| 9 |
Empilhador |
1 conjunto |
| 10 |
Forno de Telha de Cumeeira |
1 conjunto |
| 11 |
Máquina de Formação de Telha de Cumeeira e Molde |
1 conjunto |
| 12 |
Carregador de Parafuso para Misturador |
1 conjunto |
Equipamento Auxiliar |
| 13 |
Unidade Misturadora |
1 conjunto |
| 14 |
Triturador |
1 conjunto |
| 15 |
Pulverizador |
1 conjunto |
Especificações
1. DESBOBINADOR
(1) Largura Máx.: 600 mm
(2) Diâmetro Interno: Φ450 – Φ550 mm
(3) Diâmetro Externo: 1000 mm
(4) Capacidade Máx. de Carga: 5000 kgs
2. MÁQUINA DE CONFORMAÇÃO DE ROLO
(1) Espessura do Material: 0.3-0.8mm PPGI e GI
(2) Nº de estações de rolos: 14 grupos
(3) Material para Rolos: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
(4) Material para eixo: aço 45# de alta qualidade polido e revestido com cromo HRC55-60°
(5) Diâmetro do eixo: 70mm
(6) Espessura do painel da estrutura: 14mm
(7) Estrutura inferior: aço em seção H 36#
(8) Potência do Motor: 3kw
(9) Tipo de acionamento: Corrente de 1.0＂
(10) Velocidade: 8-12m/min
3. DISPOSITIVO DE CORTE
(1) Material para o Módulo de Corte: aço Cr12 após tratamento
(2) Dureza para Tratamento Térmico: HRC55 – 60°
(3) Tipo de Corte: Hidráulico, Corte Automático
(4) Motor para Suporte Hidráulico: 3 kW
4.CAIXA DE CONTROLE PLC
(1) Tipo: Sistema de Controle de Frequência PLC com tela sensível ao toque
(2) Marca do PLC: Delta
(3) Erro de Comprimento: ±2mm
(4) Idioma: Inglês e Chinês
(5) Tensão: 380v/50HZ, 3 Fases
(depende da exigência do cliente)
5. ESTAÇÃO DE BOMBA HIDRÁULICA
(1) Potência do motor: 3 kw
(2) Tipo de óleo: óleo hidráulico 46#
(3) Marca da bomba: Marca China
(4) Ventoinha de arrefecimento
