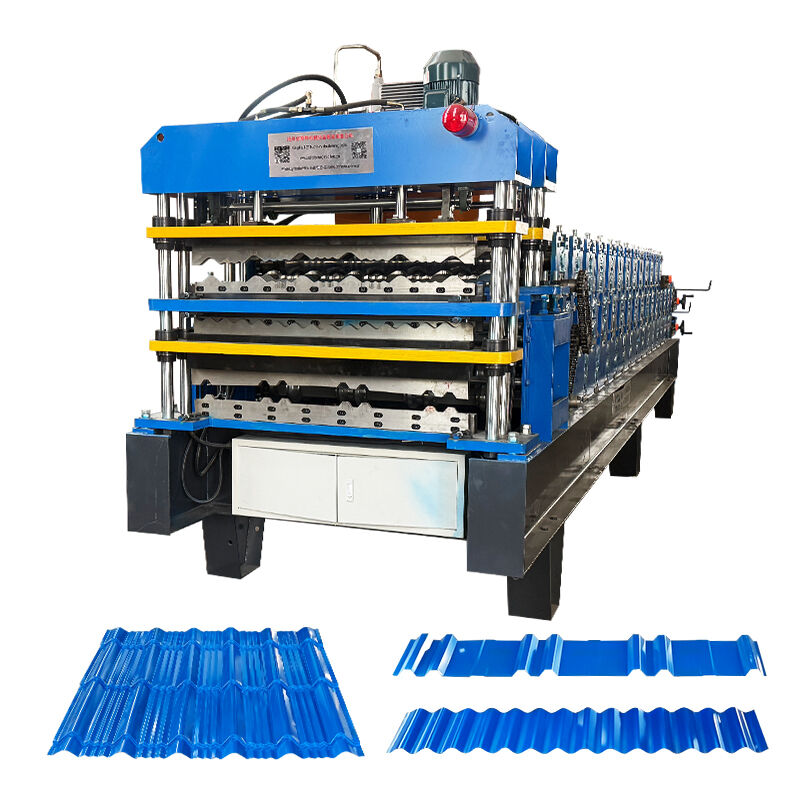

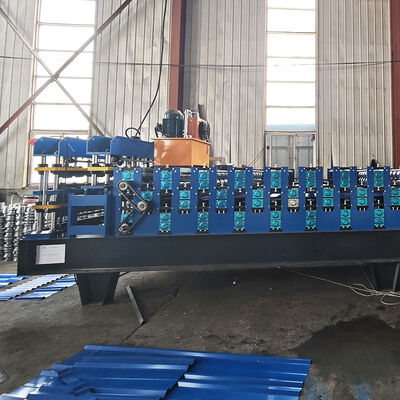

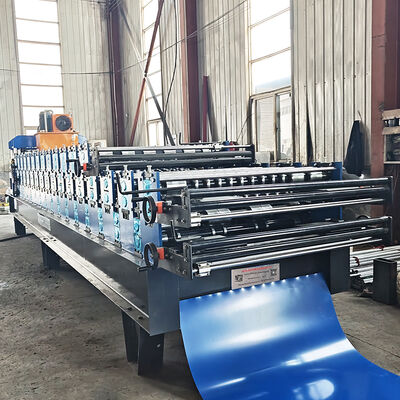

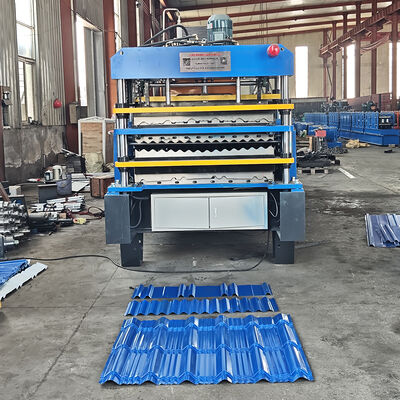

Máquina formadora de rolo integrada de camada dupla e camada única 3 em 1

Máquina Integrada de Conformação de Rolos de Deck Duplo e Camada Única 3 em 1

Esta Máquina de Conformação de Rolos de Telhado e Parede de Dupla Camada de Chapa de Aço Colorido combina perfeitamente duas máquinas de modelos diferentes, o que pode economizar espaço e também é fácil de operar. Os dois modelos são escolhidos de acordo com as necessidades dos clientes.

A Máquina de Conformação de Rolos de Telhado e Parede de Dupla Camada de Chapa de Aço Colorido consiste em plataforma de alimentação, núcleo de moldagem principal, mecanismo de cisalhamento, estação hidráulica, gabinete de controle de computador, contador de alta precisão e assim por diante

Informações Detalhadas

Desbobinador

Desbobinador manual de 5T

Características: O mandril e a base são os dois componentes do desbobinador, o mandril encolhe e expande por dispositivo mecânico manualmente, após fixar a bobina ao mandril, coloque a bobina com o mandril de volta na base.

Potência: Nenhuma;

Potência de abertura e fechamento dos segmentos: Mecânica;

Potência de rotação do segmento: Puxado pelo sistema de conformação;

Número de segmentos: 4 peças;

Faixa de expansão do segmento: 460 ~ 520mm;

Altura do centro do mandril: 0,65m;

Velocidade de alimentação: depende da velocidade da máquina de conformação de rolos;

Máquina de conformação de rolos

Rolos: projetados por engenheiros seniores com software Auto-cad, fabricados com aço de alta qualidade 45# por máquinas-ferramenta CNC e revestidos com cromo duro;

Eixo: fabricado com aço de alta qualidade 45# por máquinas-ferramenta CNC;

Estrutura de suporte: parede lateral de aço para guiar a base do rolamento da estação de conformação;

Nº de Estações de Rolos: até 18 grupos
Material dos Rolos: aço de alta qualidade 45# polido e revestido com cromo HRC55-60°
Material do eixo: aço de alta qualidade 45# polido e revestido com cromo HRC55-60°

Diâmetro do eixo: 70mm

Espessura do painel da estrutura: 14mm

Estrutura inferior: aço perfil H 36#

Dispositivo de corte

Função: a ação de corte é controlada por PLC. A máquina principal para automaticamente e o corte ocorre. Após o corte, a máquina principal inicia automaticamente.

Fonte de alimentação: estação hidráulica;

Estrutura: estrutura de aço soldado;

Interruptor de curso: interruptor fotoelétrico sem contato;

Corte após conformação: corta a chapa após a conformação de rolos no comprimento desejado;

Medição de comprimento: medição automática de comprimento.

Sistema hidráulico

Estação hidráulica

É controlado por bomba de óleo de engrenagem. Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba aciona a máquina de corte para iniciar o trabalho de corte.

Equipamento correspondente: O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de óleo hidráulico, dois tubos hidráulicos e dois conjuntos de válvulas eletromagnéticas.

Adotou componentes de sistema hidráulico de marcas de ponta para garantir a estabilidade e a vida útil, evitando vazamentos.

Fornece a energia inicial para o cortador através de um tanque de óleo fechado. Ele fica desligado sem cortar, o que pode economizar energia.

Sistema de controle elétrico

Medição automática de comprimento: uma unidade de medição de comprimento que é levemente pressionada na superfície da chapa de aço; a ferramenta rolará com a velocidade de movimento da chapa de aço e, em seguida, sentirá para medir seu comprimento; a imprecisão do comprimento pode ser corrigida facilmente.

Medição automática de quantidade;

O PLC é usado para controlar o comprimento e a quantidade. A máquina cortará automaticamente no comprimento e parará quando a quantidade desejada for atingida;

Painel de controle: Interruptor tipo botão, display LED de comprimento e quantidade;

Unidade de comprimento: milímetro;

Função de proteção contra sobrecarga do motor, sobrecorrente do sistema, curto-circuito;

Exibe o comprimento total e a quantidade total produzida.

Por que nos escolher?

1. Somos um fabricante profissional, por isso podemos oferecer um melhor preço, serviço pós-venda e tempo de entrega mais curto.

2. Temos forte capacidade de design e técnica, podemos projetar e fabricar de acordo com os requisitos do cliente.

3. Nossa fábrica foi aprovada com certificado ISO 9001.

4. Temos muita experiência em instalação e treinamento no exterior.

5. Exportamos com sucesso nossas máquinas para mais de 90 países, todos recebemos bom feedback.

6. Oferecemos garantia gratuita de dois anos para todos os nossos itens.

7. Marca OEM.

Fluxo de Processo
